錨固磚

錨固磚又稱吊掛磚和錨固件、錨固磚是新型涉及一種工業(yè)窯爐用錨固磚電爐爐頂是用金屬吊掛磚和耐火磚之間的支撐的爐頂結(jié)構(gòu)。因此爐內(nèi)反應(yīng)性氣體和熱氣的泄露，會(huì)損傷金屬吊掛件

咨詢熱線：19137440680

產(chǎn)品介紹
相關(guān)文獻(xiàn)

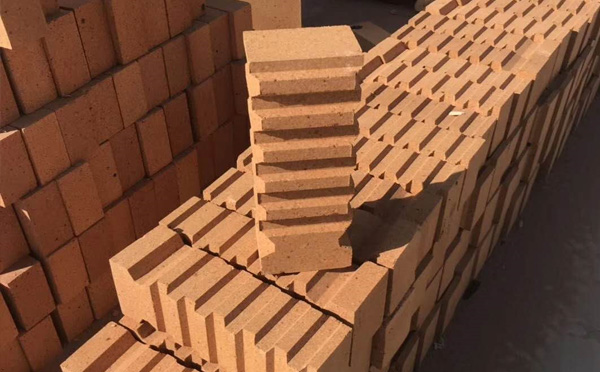

錨固磚又稱吊掛磚和錨固件、錨固磚是新型涉及一種工業(yè)窯爐用錨固磚電爐爐頂是用金屬吊掛磚和耐火磚之間的支撐的爐頂結(jié)構(gòu)。因此爐內(nèi)反應(yīng)性氣體和熱氣的泄露，會(huì)損傷金屬吊掛件，從而造成爐頂塌落事故。工業(yè)窯爐和煙道墻壁是由內(nèi)襯、隔熱層、外壁層構(gòu)成，內(nèi)襯是耐火磚，外壁是用普通燒結(jié)磚。這幾層之間需要連接錨固，錨固體抗拉抗折強(qiáng)度明顯提高，凹槽處產(chǎn)生的應(yīng)力在筋條處得到阻隔不能繼續(xù)傳遞，所以該種結(jié)構(gòu)的錨固磚不易發(fā)生斷裂。

錨固磚也稱為吊掛磚或非金屬錨固件，是高溫窯爐爐頂錨固澆注料材料，分為有孔錨固磚和無(wú)孔錨固磚。根據(jù)使用材質(zhì)不同分為高鋁質(zhì)和黏土質(zhì)，我公司生產(chǎn)的錨固磚主要以高鋁質(zhì)為主，如氧化鋁含量55%和75%高鋁錨固磚。

高鋁錨固磚是加熱爐、煤化工窯爐等熱工窯爐必不可少的耐火磚，錨固磚主要用于錨固耐火澆注料，錨固磚各項(xiàng)性能必須和澆注料材質(zhì)一致，膨脹收縮一致，從而能和澆注料形成緊密結(jié)合，延長(zhǎng)爐襯壽命。

加熱爐用錨固件分為金屬錨固件和非金屬錨固件。非金屬錨固件用于爐墻部位，稱為錨固磚或抗拉磚；用于爐頂，則叫作吊掛磚。錨固磚和吊掛磚一般是用Al2O3含量等于或大于55％的高鋁質(zhì)材料制成的，體積密度約為2.34g/cm3，耐壓強(qiáng)度大于50mpa，1500℃重?zé)€膨脹為0.05%左右。吊掛磚外形呈波浪形或鋸齒形，其斷面尺寸為100×120或180mm，長(zhǎng)度應(yīng)大于爐襯厚度并盡量使金屬吊掛件遠(yuǎn)離高溫區(qū)或暴露在空氣中，以利于提高磚的壽命和便于拆修。

吊掛磚通過(guò)金屬錨固件與過(guò)梁用工字鋼或厚壁鋼管相連，其布置一般采用規(guī)則排列。錯(cuò)位排列或間距太小時(shí)，將影響施工速度和質(zhì)量。吊掛磚的間距與過(guò)梁相等，一般采用300×300mm，最大允許中心距為300×380mm或340×340mm。

當(dāng)爐頂采用燒嘴磚時(shí)，在燒嘴磚周圍的吊掛磚的布置是不規(guī)則的，要點(diǎn)是吊掛磚的外表面與燒嘴孔面的距離應(yīng)保持在150mm左右。同時(shí)不加金屬錨固件，如要用金屬錨固件，必須采用耐熱鋼制作，其端部與內(nèi)襯工作面的距離必須大于200mm，以防燒壞而損毀燒嘴磚。燒嘴磚周圍最好留設(shè)膨脹縫或添加隔離層，以便于損毀時(shí)拆修。爐頂模板組裝完成后，便可安裝全部吊掛磚。為保證吊掛磚的垂直度，金屬錨固件系統(tǒng)要用木楔擠緊；待澆注料澆灌完畢后，要及時(shí)將木楔撤下來(lái)，敲打時(shí)不得用力過(guò)猛。吊掛磚底端面最好與模板直接接觸，如有間隙，不得超過(guò)5mm。

錨固磚的砌筑注意事項(xiàng)：

1. 砌磚時(shí)要從兩面仔細(xì)地涂抹泥漿，防止氣體從爐頂泄露。

2. 錨固磚的吊掛部分不應(yīng)該有損傷（應(yīng)發(fā)揮吊掛金屬件的作用）。

3. 保證砌縫尺寸，進(jìn)行頂砌，正確地確定吊掛金屬件的作用。

4. 爐子本體和錨固磚之間應(yīng)適當(dāng)留設(shè)膨脹縫。

5. 一般使用空氣硬化泥漿。

理化指標(biāo)：

技術(shù)文獻(xiàn)

什么是耐火磚?耐火磚多少錢一噸?

熱風(fēng)爐、高爐、玻璃窯耐火磚國(guó)標(biāo)規(guī)定

莫來(lái)石保溫磚輕磚和重磚區(qū)別

隧道窯保溫材料施工要求

LZ-55高鋁磚耐火磚有哪些優(yōu)點(diǎn)？

耐火磚與不定型材料分類

客戶問(wèn)答

剛玉莫來(lái)石磚的價(jià)格

剛玉莫來(lái)石磚亦是由剛玉和莫來(lái)石主晶相構(gòu)成的高鋁剛玉磚的應(yīng)用及相關(guān)耐火磚的，剛玉莫來(lái)石磚是指高純度或較純粹原材料做成的剛玉磚的應(yīng)用及相關(guān)耐火磚的。在其中低溶點(diǎn)化合物更新于2021-02-28
耐火材料屬于哪個(gè)行業(yè)

什么叫耐火材料？耐火材料有什么歸類？耐火材料是服務(wù)項(xiàng)目于高溫技術(shù)性的基本原材料，與各種各樣工業(yè)窯爐擁有極其緊密的關(guān)聯(lián)。各種各樣工業(yè)生產(chǎn)窯路由于主要用途和應(yīng)用標(biāo)準(zhǔn)更新于2021-02-28
耐火材料礦物的組成成分

耐火材料的特性在于在其中的物相構(gòu)成、遍布及耐火材料各相的特點(diǎn)，即在于工藝品的有機(jī)化學(xué)礦物質(zhì)構(gòu)成。針對(duì)明確的原材料，即有機(jī)化學(xué)構(gòu)成必須時(shí)，能夠采用適度的加工工藝方式更新于2021-02-28
耐火材料屬于哪個(gè)行業(yè)

什么叫耐火材料？耐火材料有什么歸類？耐火材料是服務(wù)項(xiàng)目于高溫技術(shù)性的基本原材料，與各種各樣工業(yè)窯爐擁有極其緊密的關(guān)聯(lián)。各種各樣工業(yè)生產(chǎn)窯路由于主要用途和應(yīng)用標(biāo)準(zhǔn)更新于2021-02-28
水泥窯的耐火材料配置

大型水泥回轉(zhuǎn)窯與傳統(tǒng)水泥窯比較： ①堿及硫、氯等揮發(fā)性組分侵蝕嚴(yán)重 ②燒結(jié)溫度提高，破壞加劇燒結(jié)溫度達(dá)到了1400℃～1500℃，二次風(fēng)溫度達(dá)1200℃，出窯熟料溫度可達(dá)1400℃以上更新于2019-07-19

相關(guān)產(chǎn)品
