耐火泥的材質(zhì)和價格

文章出處:正耐實業(yè)耐火磚廠家 /?發(fā)表時間:2021-02-28
耐火泥的價格常常和它對應(yīng)的材質(zhì)以及配什么磚使用有區(qū)別,價格從幾百到幾千都有,以材質(zhì)來區(qū)分價格就比較簡單了,大體分為四類,粘土質(zhì)耐火泥、高鋁質(zhì)耐火泥、硅質(zhì)耐火泥、鎂質(zhì)耐火泥,下面為大家詳細介紹一下耐火泥有哪些性能與指標。

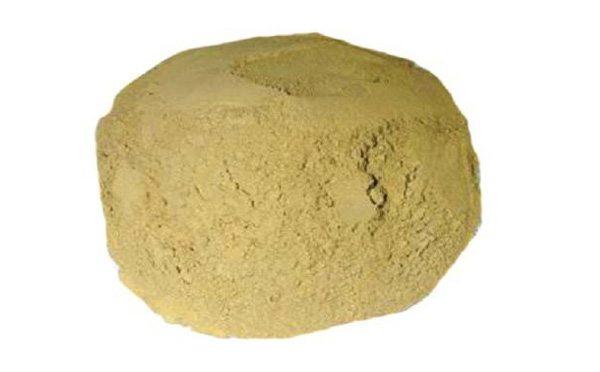

耐火泥是砌筑耐火磚及爐墻使用的配套產(chǎn)品。主要包括粘土質(zhì)耐火泥、高鋁質(zhì)耐火泥、硅質(zhì)耐火泥、鎂質(zhì)耐火泥四種。
一、粘土質(zhì)耐火泥
冶金工業(yè)部現(xiàn)行標準YB396―63規(guī)定,粘土質(zhì)耐火泥按理化指標分為(NF)―40、(NF)―38、(NF)―34、(NF)―28四種牌號,其主要是砌筑粘土磚的配套產(chǎn)品。
粘土質(zhì)耐火泥的理化指標、粒度和熟料含量見下表。
粘土質(zhì)耐火泥的理化指標(YB396―63)
指標 |
牌號及數(shù)值 |
(NF) ―40 |
(NF) ―38 |
(NF) ―34 |
(NF) ―28 |
耐火度,℃(不低于) |
1730 |
1690 |
1650 |
1580 |
水分含量,%(不大于) |
6 |
8 |
6 |
6 |
1、耐火泥應(yīng)進行化學成分分析,其實驗結(jié)果應(yīng)在質(zhì)量證明書中注明,但不作為交貨條件;
2、砌筑高爐用得火泥中Fe2O3含量不應(yīng)大于2.5%。
粘土質(zhì)耐火泥的粒度(YB396―63)
通過篩孔 |
高爐火泥 |
細粒火泥 |
中粒火泥 |
粗粒火泥 |
0.125mm,%(不小于) |
65 |
50 |
25 |
15 |
0.5mm,%(不小于) |
100 |
97 |
|
|
1.0mm,%(不小于) |
|
100 |
97 |
|
2.0mm,%(不小于) |
|
|
100 |
97 |
2.8mm,%(不小于) |
|
|
|
100 |
注:高爐爐腹、爐腰用細粒火泥。
粘土火泥中熟料和結(jié)合粘土的含量(YB396―63)
名稱 |
高爐火泥及細粒火泥 |
中粒火泥 |
粗粒火泥 |
熟料,% |
80~85 |
75~80 |
65~75 |
結(jié)合粘土,% |
15~20 |
20~25 |
25~35 |
二、高鋁質(zhì)耐火泥
國家標準GB2994―82規(guī)定,高鋁質(zhì)耐火泥按三氧化二鋁含量分為LF―75、LF―70、LF―60、LF―50四種牌號。其實砌筑高鋁耐火磚的配套產(chǎn)品。
高鋁質(zhì)耐火泥的理化指標及粒度組成見下表。
高鋁質(zhì)耐火泥的理化指標(GB2994―84)
項目 |
指標 |
LF―75 |
LF―70 |
LF―60 |
LF―50 |
Al2O3, % |
>75 |
70 ~75 |
60 ~70 |
50 ~60 |
耐火度,℃(不低于) |
1790 |
1770 |
1750 |
灼減量,% (不大于) |
5 |
注:砌筑高爐用高鋁質(zhì)耐火泥的三氧化二鐵含量不大于2.5%。
高鋁耐火泥的粒度組成(GB2994―82)
通過篩孔 |
粒度要求,%(不小于) |
mm |
細粒火泥 |
中粒火泥 |
粗粒火泥 |
0.088 |
80 |
― |
― |
0.125 |
― |
50 |
25 |
0.26 |
97 |
― |
― |
0.50 |
― |
97 |
― |
1.0 |
― |
― |
97 |
三、硅質(zhì)耐火泥
冶金工業(yè)部現(xiàn)行標準YB384―63規(guī)定,硅質(zhì)耐火泥按理化指標分為GF―93、GF―90、和GF―85三種牌號。
硅質(zhì)耐火泥的理化指標見下表。
硅質(zhì)耐火泥理化指標(YB384―63)
指標 |
GF―93 |
GF―90 |
GF―85 |
SiO2 含量,% |
>93 |
90 ~93 |
85 ~90 |
耐火度,℃ |
>1690 |
1650~1690 |
1580~1650 |
硅質(zhì)耐火泥的顆粒組成為:殘留在1.0mm篩網(wǎng)上的顆粒不大于3%,通過0.2mm篩網(wǎng)的顆粒不小于80%。
四、鎂質(zhì)耐火泥
國家標準GB2274―80規(guī)定,鎂質(zhì)耐火泥按理化指標分為MF―82和MF―78兩種牌號。
鎂質(zhì)耐火泥的理化指標見下表。
鎂質(zhì)耐火泥理化指標(GB2274―80)
指標 |
牌號及數(shù)值 |
MF―82 |
MF―78 |
MgO,% |
82 |
78 |
SiO2,% |
5 |
6 |
灼燒減量,% |
2 |
2 |
1、 經(jīng)供需雙方協(xié)議,可供應(yīng)SiO2含量不大于9%的MF―78牌號的鎂質(zhì)耐火泥;
2、 顆粒組成,小于1mm者100%。其中;貼補爐墻的鎂質(zhì)耐火泥小于0.5mm者不小于90%,其中小于0.125mm者不小于50%;砌磚用得鎂質(zhì)耐火泥小于0.5mm者不少于97%,其中小于0.088mm者不少于50%。
*本文出自:http://www.www337338.com/wenti/396.html 轉(zhuǎn)載請注明出處。
