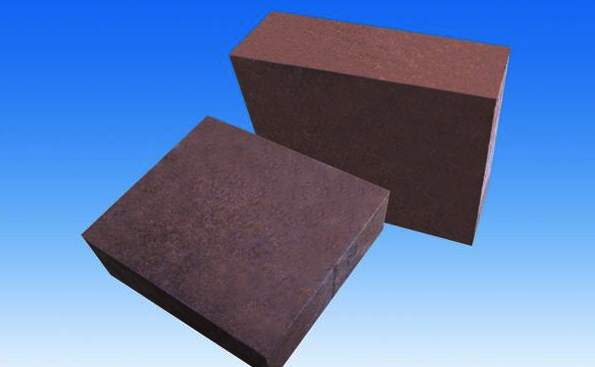

鎂鉻磚

鎂鉻磚因為其耐熱，耐壓等多方面的優(yōu)質(zhì)特性被廣泛應(yīng)用于工業(yè)，建筑業(yè)等多方面，鎂鉻磚也有幾種不同的種類，根據(jù)不同產(chǎn)品的要求，鎂鉻磚種類主要有三種： 1、燒成鎂鉻磚：燒成

咨詢熱線：19137440680

產(chǎn)品介紹
相關(guān)文獻

鎂鉻磚因為其耐熱，耐壓等多方面的優(yōu)質(zhì)特性被廣泛應(yīng)用于工業(yè)，建筑業(yè)等多方面，鎂鉻磚也有幾種不同的種類，根據(jù)不同產(chǎn)品的要求，鎂鉻磚種類主要有三種：
1、燒成鎂鉻磚：燒成鎂鉻磚采用優(yōu)質(zhì)鎂砂和鉻礦精細(xì)配料制成，根據(jù)不同需要調(diào)整Cr2O3的含量，產(chǎn)品熱穩(wěn)定性和高溫性能好，廣泛應(yīng)用于水泥窯、有色冶金爐等。
2、直接結(jié)合鎂鉻磚：直接結(jié)合鎂鉻磚采用雜質(zhì)含量較低的鉻礦和優(yōu)質(zhì)高純鎂砂為原料，經(jīng)過高壓成型，1 700℃以上的高溫?zé)伞８邷匦阅芎茫乖治g能力強。耐水泥熟料侵蝕。廣泛應(yīng)用于有色冶金爐和水泥回轉(zhuǎn)窯等。
3、半再結(jié)合鎂鉻磚和再結(jié)合鎂鉻磚：半再結(jié)合鎂鉻磚和再結(jié)合鎂鉻磚，采用部分或全部電熔砂(電熔合成砂)為原料，精細(xì)配料、高壓成型、超高溫煅燒，顆粒結(jié)合程度好，產(chǎn)品強度高，體積穩(wěn)定性好，廣泛應(yīng)用于RH、VOD、AOD等爐外精煉裝置，有色冶金爐等。

4、鎂鉻磚是含MgO 55%?80%、Cr2O3 8%?20%的堿性耐火材料制品，以方鎂石、復(fù)合尖晶石及少量硅酸鹽相所構(gòu)成。復(fù)合尖晶石包括MgAl2O4、MgFe2O4、MgCr2O4和FeAl2O4等尖晶石固溶體。
鎂鉻磚在20世紀(jì)60年代以后由于原料純度和燒成溫度的提高而得到迅速發(fā)展，目前鎂鉻磚按生產(chǎn)方法的不同可分為普通磚、直接結(jié)合磚、共同燒結(jié)磚、再結(jié)合磚和熔鑄磚等。
(1) 普通鎂鉻磚：這是傳統(tǒng)產(chǎn)品，以鉻礦做粗顆粒，鎂砂做細(xì)粉。或者是兩種材料采用級配顆粒組成，燒成溫度一般為1550?1600℃。這種磚的顯微結(jié)構(gòu)表現(xiàn)為鉻礦顆粒和方鎂石之間很少直接結(jié)合，多為硅酸鹽(CMS)膠結(jié)或裂隙隔離;方鎂石中脫溶相少，基質(zhì)中很少直接結(jié)合，這種磚的力學(xué)性能差，抗渣蝕性能差。
(2) 直接結(jié)合鎂鉻：直接結(jié)合鎂鉻磚是在普通鎂鉻磚的基礎(chǔ)上發(fā)展起來的，其生產(chǎn)特點主要有兩點，一是采用較純的原料，二是采用較高的燒成溫度。所謂的直接結(jié)合是指磚中鉻礦顆粒與方鎂石之間有較多的直接接觸，因為原料中SiO2較少(控制在1%?25%以下)，硅酸鹽生成量少，通過高溫?zé)墒侄问构杷猁}擠壓到固相顆粒的角落里。從而提高固相的直接結(jié)合。
直接結(jié)合鎂鉻磚由于直接結(jié)合程度高，從而使磚具有較高的高溫強度、抗渣性、抗侵蝕、耐沖刷、耐腐蝕及優(yōu)良的熱震穩(wěn)定性和在1800℃下的體積穩(wěn)定性。
(3) 共同燒結(jié)的鎂鉻磚：這種制品生產(chǎn)工藝的特點是將按一定配比的鎂砂和鉻礦細(xì)粉的混合料高溫爐燒，實現(xiàn)生成二次尖晶石和鎂砂-鉻礦直接結(jié)合為目的的固相反應(yīng)，制取共同燒結(jié)料，用此料制造燒成制品或化學(xué)結(jié)合制品。
共同燒結(jié)鎂鉻磚的直接結(jié)合和顯微結(jié)構(gòu)的均一性較直接結(jié)合磚更好，方鎂石脫溶相和晶間二次尖晶石量更多，共同燒結(jié)鎂鉻磚具有一系列較直接結(jié)合磚更好的性能，尤以高溫強度、耐溫度急變性和抗渣性著稱。共同燒結(jié)磚還可以分為兩個品種，一是全共同燒結(jié)磚，顆粒和細(xì)粉全系共同燒結(jié)料，無論是燒成或化學(xué)結(jié)合的其顯微結(jié)構(gòu)基本上是相似的;二是部分共同燒結(jié)磚，配料中有一部分，比如粗顆粒用共同燒結(jié)料，而細(xì)粉部分可用細(xì)鉻礦和鎂砂紙粉按一定比例混合配入磚中，這樣燒成的和化學(xué)結(jié)合的制品便在顯微結(jié)構(gòu)上有所差異。
(4) 再結(jié)合鎂鉻磚：以電熔法使鎂鉻混合粉料熔融，通過熔體析晶，形成顯微結(jié)構(gòu)相當(dāng)均勻的、以鎂鉻尖晶石和方鎂石混晶為主要相組成的原料，把這種電熔鎂鉻料粉碎成一定顆粒粒度，混合成型，經(jīng)燒成以制備再結(jié)合磚，或直接用做化學(xué)結(jié)臺磚。
再結(jié)合磚的顯微結(jié)構(gòu)特征是高度的直接結(jié)合和含有大量的尖晶石脫溶相：含有大量脫溶相的基晶，從本質(zhì)上改變了方鎂石的物理化學(xué)性質(zhì)，如降低熱膨脹系數(shù)、提高抗熱震性，改善對酸-堿性渣侵蝕的抵抗能力。再結(jié)合磚有同熔鑄磚使用效果相似的性狀，但有比熔鑄磚更好的耐溫度急變性和更均勻的顯微結(jié)構(gòu)。
再結(jié)合鎂鉻磚為氣孔分布均勻地細(xì)粒基質(zhì)，并具有微小裂紋，對溫度急變的敏感性優(yōu)于熔鑄轉(zhuǎn)。制品高溫性能介于熔鑄磚和直接結(jié)合磚之間。(5) 熔鑄鎂鉻磚：把鎂砂和鉻礦混合物置于電弧爐內(nèi)完全熔融，然后將熔體注入耐火鑄模內(nèi)鑄造成型。在凝固過程中生成穩(wěn)定的方鎂石和尖晶石晶相，同時形成細(xì)致的結(jié)晶組織，所以熔鑄鎂鉻磚具有優(yōu)異的高溫強度和抗渣蝕性。
鎂鉻磚主要用于冶金工業(yè)，如構(gòu)筑平爐爐頂、電爐爐頂、爐外精煉爐以及各種有色金屬冶煉爐。超高功率電爐爐壁的高溫部位采用熔鑄鎂鉻磚，爐外精煉爐高侵蝕區(qū)采用合成料制成的鎂鉻磚，有色金屬閃速熔煉爐高侵蝕區(qū)采用熔鑄鎂鉻磚、合成料制成的鎂鉻磚。此外，鎂鉻磚還用在水泥回轉(zhuǎn)窯燒成帶和玻璃窯的蓄熱室等部位。
技術(shù)指標(biāo)：

指標(biāo)項目	Cr-20	Cr-16	Cr-12	Cr-8
MGO,%,不小于	40	45	55	60
Cr2O3,%,不小于	20	16	12	8
0.20MPa荷重軟化開始溫度,℃,不低于	1650	1600	1500	1450
顯氣孔率,%,不大于	21	22	23	24
常溫耐壓強度,MPa,不小于	60	60	50	50

技術(shù)文獻

SK32粘土磚，SK34粘土磚，SK36高鋁磚，SK37高鋁磚，

G1，G2，G3，G4，G5，G6，G7，G8高鋁磚粘土耐火磚的

耐火磚與不定型材料分類

隧道窯保溫材料施工要求

LZ-55高鋁磚耐火磚有哪些優(yōu)點？

耐火磚與不定型材料分類

客戶問答

剛玉莫來石磚的價格

剛玉莫來石磚亦是由剛玉和莫來石主晶相構(gòu)成的高鋁剛玉磚的應(yīng)用及相關(guān)耐火磚的，剛玉莫來石磚是指高純度或較純粹原材料做成的剛玉磚的應(yīng)用及相關(guān)耐火磚的。在其中低溶點化合物更新于2021-02-28
耐火材料屬于哪個行業(yè)

什么叫耐火材料？耐火材料有什么歸類？耐火材料是服務(wù)項目于高溫技術(shù)性的基本原材料，與各種各樣工業(yè)窯爐擁有極其緊密的關(guān)聯(lián)。各種各樣工業(yè)生產(chǎn)窯路由于主要用途和應(yīng)用標(biāo)準(zhǔn)更新于2021-02-28
耐火材料礦物的組成成分

耐火材料的特性在于在其中的物相構(gòu)成、遍布及耐火材料各相的特點，即在于工藝品的有機化學(xué)礦物質(zhì)構(gòu)成。針對明確的原材料，即有機化學(xué)構(gòu)成必須時，能夠采用適度的加工工藝方式更新于2021-02-28
耐火材料屬于哪個行業(yè)

什么叫耐火材料？耐火材料有什么歸類？耐火材料是服務(wù)項目于高溫技術(shù)性的基本原材料，與各種各樣工業(yè)窯爐擁有極其緊密的關(guān)聯(lián)。各種各樣工業(yè)生產(chǎn)窯路由于主要用途和應(yīng)用標(biāo)準(zhǔn)更新于2021-02-28
水泥窯的耐火材料配置

大型水泥回轉(zhuǎn)窯與傳統(tǒng)水泥窯比較： ①堿及硫、氯等揮發(fā)性組分侵蝕嚴(yán)重 ②燒結(jié)溫度提高，破壞加劇燒結(jié)溫度達到了1400℃～1500℃，二次風(fēng)溫度達1200℃，出窯熟料溫度可達1400℃以上更新于2019-07-19

相關(guān)產(chǎn)品

鎂鉻磚2019-09-07
碳化硅磚2019-12-04
鉻剛玉磚2019-09-04
鎂鉻磚2019-09-07
碳化硅磚2019-12-04
