G1，G2，G3，G4，G5，G6，G7，G8高鋁磚粘土耐火磚的規格與砌筑計算

文章出處：正耐實業耐火磚廠家 /?發表時間：2019-08-28

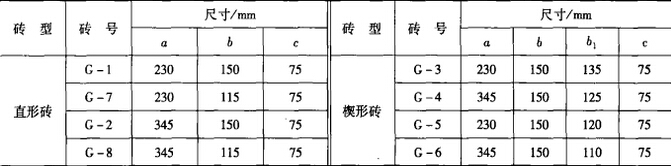

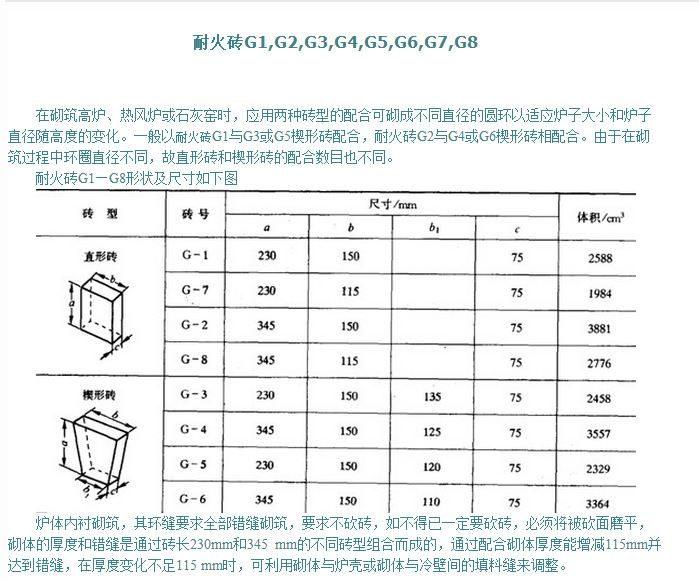

G1，G2，G3，G4，G5，G6，G7，G8粘土磚和高鋁磚，這幾種型號的耐火磚配合砌筑圓需經過周密的計算。這幾種磚的形狀、尺寸如下圖。爐底部位可按砌磚總?cè)莘e除以每塊磚的容積來計算。求每層的磚數時，可以用爐底砌磚水平截面積除以每塊磚的相應表面積來計算。一般還要考慮2％～5％的損耗。如果需要計算磚的重量，則用每塊磚的重量乘磚數。高爐其他部位都是環形圓柱體或圓錐體，不論上下層或里外層，都要砌出環圈來，而砌成環圈時必須使用楔形磚。若砌任意直徑的環圈，則需楔形磚和直形磚配合使用，—般以G-1直形磚與G-3或G-5楔形磚配合，G-2直形磚與G-4或G-6楔形磚相配合。由于要求的環圈直徑不同故直形磚和楔形磚的配合數目也不同。

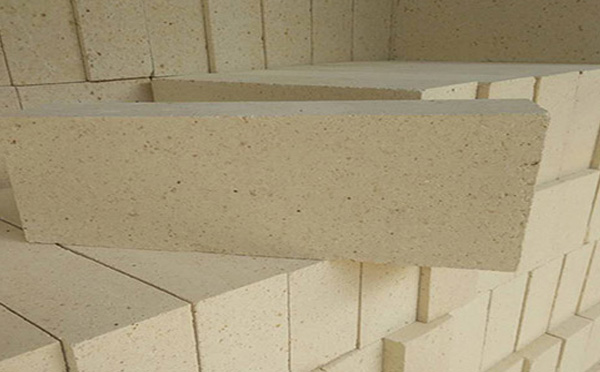

粘土質耐火磚是用天然產的各種粘土作原料，將一部分粘土預先煅燒成熟料，并與部分生粘土配合制成的Al2O3含量為30％～46％(根據我國原料組成的特點，一般為30％～48％)的耐火磚。是我國目前產量最大的一種粘土耐火磚，其產量約占耐火材料總產量的50％～70％。

如果單獨用G-3、G-4、G-5、G-6楔形磚砌環圈可列出式:nx=(2πa)/(b-b1)式中nx——砌—個環圈的楔形磚數，塊；a——磚長度，mm； b——楔形磚大頭寬度，mm；b1——楔形磚小頭寬度，mm。

由上式得知：每個環圈使用的楔形磚數n，只與楔形磚兩頭寬度和磚長度有關，而與環圈直徑無關。由此得出：用G-3砌環圈需要磚數 n=97塊用G-4砌環圈需要磚數 n=87塊，用G-5砌環圈需要磚數 n=48塊，用G-6砌環圈需要磚數 n=54塊

同時得到單獨用上述4種楔形磚所砌環圈的內徑依次是4150mm、3450mm、1840mm、1897mm。如果要砌筑任意直徑的圓環，需要直形磚與楔形磚配合使用，直形磚磚數可由下式計算：

nz=(πd-nx*b1)/b式中nz——直形磚數，塊；nx——楔形磚數，磚型確定后，是—常數；b1——楔形磚小頭寬度，mm；b——直形磚寬度；mm；d——環圈內徑，mm。

例題：試用G-3與G-1磚砌筑內徑為7.2 m的圓環，求所需楔形磚數及直形磚數。

解：nx=97塊

nz=(πd-nx*b1)/b=3.14*(7200-97*135)/150=65塊

耐火磚制品形狀的正確性和尺寸的準確性對于窯爐砌體的嚴密性具有直接的影響，而砌體的嚴密性在很大程度上決定著砌體的使用壽命，因此耐火磚制品的尺寸、外觀及斷面的檢查是非常必要的。每種耐火磚制品的尺寸、外觀在專門的產品技術條件中都有規定。根據窯爐各部位的工作條件不同，工程設計時對砌磚縫的要求也不一樣，但通常較低要求不能超過規定值的3mm，某些重要部位如高爐爐底和爐缸規定不大于0.smm。對于有特殊要求的砌體，其每塊制品間尺寸配合更嚴，需要進行預裝配。.如果耐火磚制品有較大的扭曲、變形或尺寸超出了規定的范圍，就不能滿足窯爐砌筑的要求。中國國家標準《耐火磚制品尺寸、外觀及斷面的檢查方法》(GBlo326)規定的檢查內容包括:尺寸、熔洞、缺角缺棱、裂紋、扭曲、端頭平面傾斜、渣蝕、生燒品 (包括紅心和黑心)、斷面、塞頭磚和鑄口磚外觀規整程度及工作面與非工作面等。為了使尺寸、外觀檢查規范統一和準確，通常規定采用統一的專門測量工具，并對每一部位的測量方法作出了相應的規定。如尺寸檢查中明確了按訂貨圖紙規定，采用鋼卷尺或鋼直尺測量?jī)?nèi)、外徑時用卡尺。測量缺角缺梭時規定采用三邊之和進行計算，檢查扭曲時規定采用平板法等。

粘土質耐火磚理化指標

項目		指標
項目		N-1	N-2a	N-2b	N-3a	N-3b	N-4	N-5	N-6
耐火度, ℃ ≥		1750	1730	1730	1710	1710	1690	1670	1580
荷重軟化開始溫度, ℃, [0.2MPa×0.6%] ≥		1400	1350	--	1320	--	1300	--	--
重?zé)€變化率， %	1400℃×2h	+0.1 -0.4	+0.1 -0.5	+0.2 -0.5	--	--	--	--	--
重?zé)€變化率， %	1350℃×2h	--	--	--	+0.2 -0.5	+0.2 -0.5	+0.2 -0.5	+0.2 -0.5	--
顯氣孔率, % ≤		22	26	24	24	26	24	26	28
常溫耐壓強度, MPa ≥		30.0	20.0	25.0	20.0	15.0	20.0	15.0	15.0
