1.首先要知道凝結性和凝結時間的概念。
耐火水泥屬于不定形耐火材料，加水或液狀結合劑拌合后，攪拌料逐漸失去觸變性或可塑性而處于凝固狀態的性質成為凝結性。經歷這一過程所需要時間稱為凝結時間。整個過程分成初凝和終凝。當剛開始失去塑性叫做初凝，當完全失去塑性就叫做終凝。

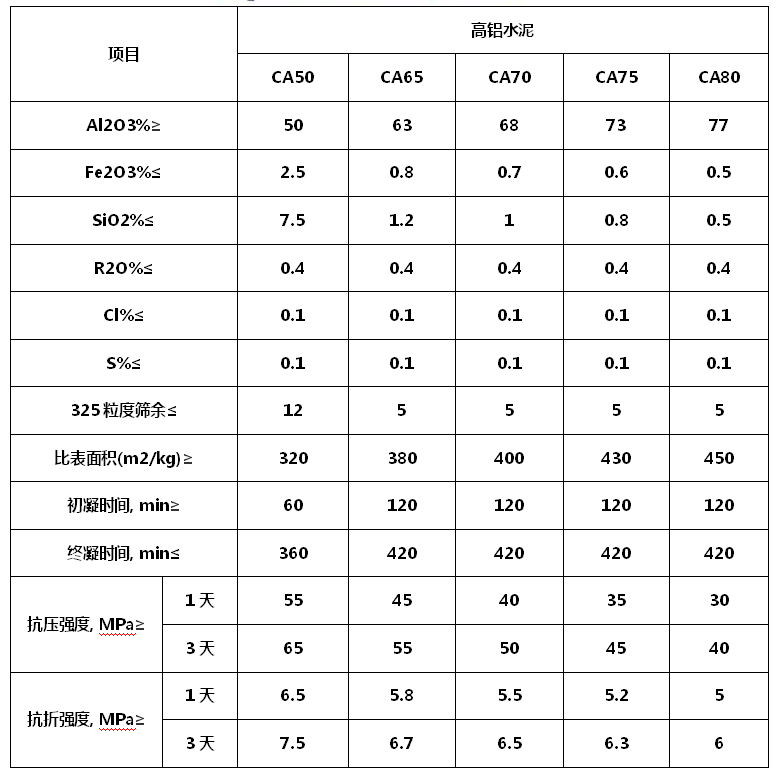

2.對耐火水泥來說，要根據你具體使用的材料配比和使用部位，使用方法來判斷具體凝結時間。一般情況下，為了滿足施工作業時間的要求，初凝時間不得早于40min，而終凝時間不得遲于8H

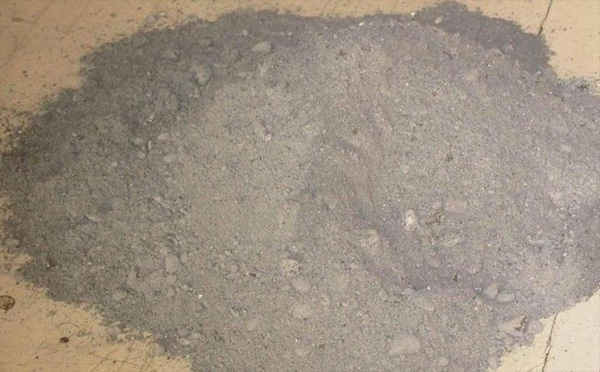

3.也有一些特殊情況，當使用耐火水泥參兌其他耐火澆注料用于噴涂噴射作業時，就要求凝結時間越短越好，有時要求噴到受噴面上后能立即發生閃凝，以防止噴涂層發生脫落或倒塌。
細度：水泥顆粒越細，比表面積越大，水化反應越快越充分，早期和后期強度都較高。國家規定：比表面積應大于300平方米/千克，否則為不合格。
2、凝結時間：為保證在施工時有充足的時間來完成攪拌、運輸、成型等各種工藝，水泥的初凝時間不宜太短；施工完畢后，希望水泥能盡快硬化，產生強度，所以終凝時間不宜太長。硅酸鹽水泥的初凝時間不得早于45分鐘，終凝時間不得遲于390分鐘。
3、體積安定性：水泥漿體在凝結硬化過程中體積變化的均勻性稱為水泥的體積安定性。如體積變化不均勻即體積安定性不良，容易產生翹曲和開裂，降低工程質量甚至出現事故。
