二級高鋁磚

1、耐火度高鋁磚的耐火度比粘土磚和半硅磚的耐火度都要高，達1750~1790℃，屬于高級耐火材料。耐火度主要受Al2O3含量和種類及數量的影響，耐火度隨著Al2O3含量的增多而提高。 2、荷

咨詢熱線：15238684588

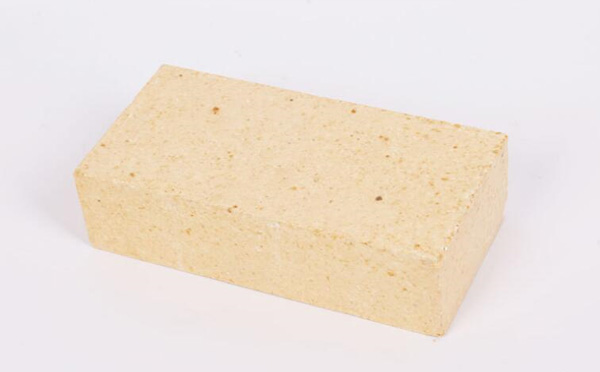

產品介紹
推薦案例

1、耐火度

高鋁磚的耐火度比粘土磚和半硅磚的耐火度都要高，達1750~1790℃，屬于高級耐火材料。耐火度主要受Al2O3含量和種類及數量的影響，耐火度隨著Al2O3含量的增多而提高。

2、荷重軟化溫度

因為高鋁磚中Al2O3高，雜質量少，形成易熔的玻璃體少，所以荷重軟化溫度比粘土磚高，但因莫來石結晶未形成網狀組織，故荷重軟化溫度仍沒有硅磚高。

3、導熱性

高鋁磚比粘土磚具有更好的導熱性能。其原因是高鋁制品中導熱能力很低的玻璃相較少，而導熱能力較好的莫來石和剛玉質晶體數量增加，提高了制品的導熱能力。

4、抗熱震穩定性

高鋁磚的抗熱震性介于粘土制品和硅質制品之間。850℃水冷循環僅為3～5次。這主要是由于剛玉的熱膨脹性較莫來石高，而無晶型轉化之故。目前，可以從改善制品的顆粒結構，降低細粉料的含量及提高熟料臨界粒度尺寸和顆粒級配，來提高制品的抗熱震穩定性能。

5、抗渣性

高鋁磚中Al2O3較多，接近于中性耐火材料，能抵抗酸性渣和堿性渣的侵蝕，由于其中含有SiO2，所以抗堿性渣的能力比抗酸性渣的能力弱些。此外，高鋁磚的抗渣性還與制品在渣中的穩定性有關。一般而言，經過高壓成型和高溫燒成，具有較低氣孔率的制品具有較高的抗渣性。

6、高鋁磚參數指標變化較廣，在使用時需依制品等級和使用場所確定其物理性質。目前一般采用通用高鋁磚標準GB2988--88。如需用特級高鋁磚，可參照GB/T 2988-2012標準理化指標。高鋁磚指標是基本性能要求，按使用條件，還應考慮抗蠕變性和抗熱震性。抗化學侵蝕性直接取決于A12O3含量和氣孔率。

7、燒制二級高鋁耐火磚時，一般燒成溫度為 1350~1450℃，保溫40h。燒制三級高鋁耐火磚時，燒成溫度為1300-1350℃，保溫24h~32h。如果用隧道窯燒制一二級等高鋁耐火磚，燒成溫度通常1500~1560℃。從理化指標圖中我們可以看到，二級高鋁磚在高鋁磚系列產品中屬于中等產品，體積密度為2.4g/cm3，能夠承受1770℃的火焰溫度。

8、理化指標：

項目		指標
		LZ-75	LZ-65	LZ-55	LZ-48
Al2O3/%		75	65	55	48
耐火度/℃		1790		1770	1750
荷重軟化開始溫度/℃ （0.2MPa）		1520	1450	1430	1380
重燒線變化率/%	1500℃/2h	+0.1 -0.4
	1400℃/2h				+0.1 -0.4
顯氣孔率/%		23		22
常溫耐壓強度/MPa		65	55	45	35

推薦案例

中國石油化工集團有限公司

中國石油天然氣集團有限公司

新疆東明塑膠有限公司

客戶問答

耐火材料的垃圾回收問題

耐火澆注料主要應用于鍋爐及熱工設備襯里，耐火澆注料涂抹或者澆注于鍋爐內襯，施工非常的方便，在循環流化床鍋爐中應用廣泛，現在耐火澆注料越來越多，生產耐火澆注料的地區更新于2019-07-17
澆注料在CFB流化床鍋爐中有哪些問題？

耐火澆注料主要應用于鍋爐及熱工設備襯里，耐火澆注料涂抹或者澆注于鍋爐內襯，施工非常的方便，在循環流化床鍋爐中應用廣泛，現在耐火澆注料越來越多，生產耐火澆注料的地區更新于2019-07-17
莫來石保溫磚的熔點是多少？

莫來石保溫磚的熔點是多少？莫來石保溫磚的耐火度很高，最高可以抵抗1800攝氏度的高溫，但是在1600至1700攝氏度的時候保溫磚會開始軟化，莫來石保溫磚的熔點是在1790度左右，然后更新于2019-07-13
狂熱爐冶煉安全防范分析與預防

耐火澆注料主要應用于鍋爐及熱工設備襯里，耐火澆注料涂抹或者澆注于鍋爐內襯，施工非常的方便，在循環流化床鍋爐中應用廣泛，現在耐火澆注料越來越多，生產耐火澆注料的地區更新于2019-04-02
耐火隔熱材料有哪些？

耐火材料的一個重要組成部分，輕質耐火材料從1930～1935年才開始進行工業生產及應用。初期主要是以采用可燃物加入法和泡沫法制備粘土質和硅質輕質耐火材料，之后前蘇聯研究開發更新于2019-06-13

一級高鋁磚2019-07-16
二級高鋁磚2019-07-16
三級高鋁磚2019-07-16
一級高鋁磚2019-07-16
耐火球2019-07-16
