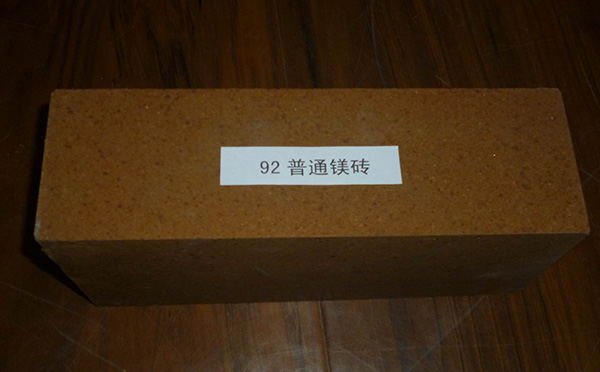

92鎂磚

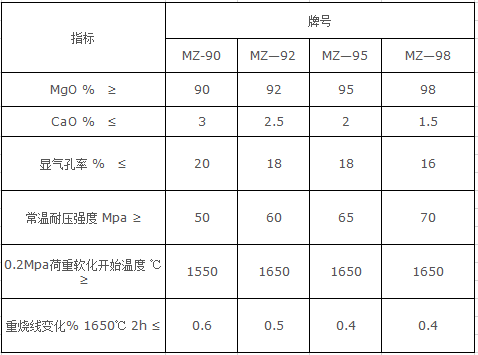

1、鎂磚的耐火度高達2000℃以上，而荷重軟化溫度隨結合相的熔點及其在高溫下產生的液相不同而不較大變化。一般鎂磚的荷重軟化開始溫度在1520～1600℃，而高純鎂夸的有重軟化開始溫度可達1800℃。



2、鎂磚的荷重軟化開始溫度與坍塌溫度相差不大，這是因為鎂磚的主要相組成是方鎂石，但方鎂石晶體在鎂磚內并不結晶網絡骨架，而是被結合物所膠結。在普通鎂磚中，作為結合物的一般是鈣鎂橄欖石和鎂薔薇輝石等低熔點的硅酸鹽相，雖然構成鎂磚的方鎂石晶粒熔點較高，但有在1500℃左右熔化的硅酸鹽相存在，且其液相在高溫下粘度很小，所以，反映出普通鎂磚荷重變形溫度與坍塌溫度相差不大，但與耐火度有較大的區別。而高純鎂磚的荷重軟化開始溫度可達1800℃，主要是由于方鎂石晶粒間的結合物是鎂橄欖石或硅酸二鈣，且其與MgO所形成的低共熔物的熔融溫度高，晶體間的晶格強度大和高溫下的可塑變形小，晶體顆粒結合良好。

3、鎂磚在1000～1600℃下的線膨脹率一般為 1.0%～2.0%，并近似或線性、在耐火制品中，鎂磚的熱導率僅次于含碳磚，它隨溫度的升高而降低。在1100℃水冷的條件下，鎂磚的熱震次數僅為 1～2次。鎂磚對CaO和鐵氧的堿性渣抵抗能力強，但對含SiO2等酸性渣的抵抗能力弱。


4、因此在使用時不能與硅磚直接接觸，一般要用中性磚隔開。常溫下，鎂磚的導電率很低，但在高溫時，其導電性將不可忽視。鎂磚的性能，因采用的原料、生產設備、工藝措施等不同而有較大的區別。

5、鎂磚因高溫性能好、抗堿性渣能力強，被廣泛應用于鋼鐵工業的煉鋼爐襯、鐵合金爐、混鐵爐、有色冶金工業爐、建材的石灰窯、玻璃工業蓄熱室格子體的換熱器、耐火材料工業的高溫煅燒窯及隧道窯等。

推薦案例

中國石油化工集團有限公司 中國石油天然氣集團有限公司 新疆東明塑膠有限公司
