多孔格子磚

            熱風爐的載熱體是多孔格子磚，多孔格子磚是目前被世界煉鐵界廣 泛認同和接受的一種熱交換能力強、蓄熱面積大、通氣順暢、阻力小等 諸多優越熱工特性的載熱蓄熱體，然而，我國煉鐵熱風爐的長壽、高風 溫，近幾年才進入高峰，但格子磚的生產工藝仍然非常落后，比歐洲等發達國家差距明顯加大。

         由于磚生產工藝的落后，磚與磚通孔產生錯臺 和出模產生的錐度，以及砌筑任務的要求，通孔率一般只能達到60%——85% ，使通風受阻，加之過多的錯臺使很多的煤氣微塵積聚，嚴重減少了熱風爐的壽命，增加了風機送風的壓力，使熱風氣流在很多的曲線通 道里通過，使有效的高熱風散失。雖然多孔格子磚有固定的熱風通道， 不會出現通道堵塞和熱風阻力過大的現象。但是由于多孔格子磚格孔較大(一般為小43)，造成單位加熱面積和蓄熱體積偏小，要保證熱風溫度 就要增加格子磚用量，并且要提高蓄熱室的高度。熱風爐是一組用格子 磚堆積起來龐大的高爐鼓風加熱設施，格子磚作為高溫熱量的載體在熱 風爐燃燒期內吸收并貯存熱量然后在送風期內放出熱量。

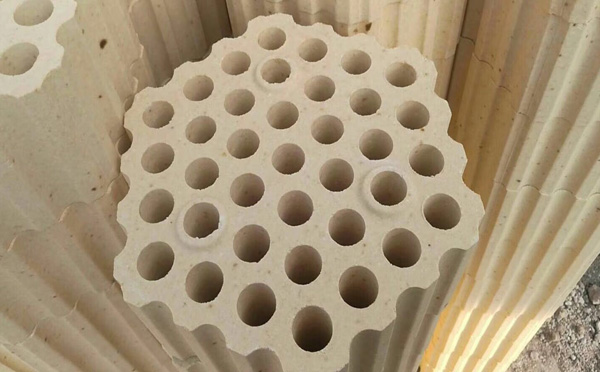

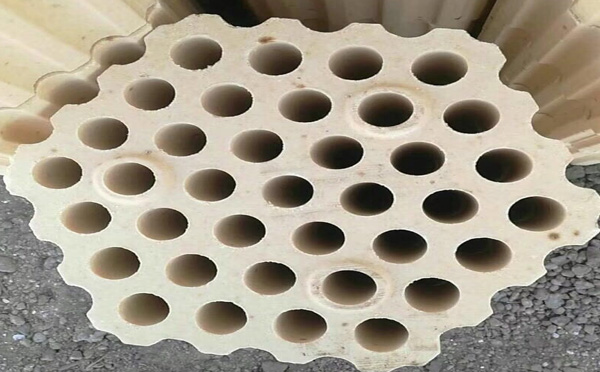

      格子磚是熱風爐常用的一種耐火磚，表面凹凸不平，中間是通透的孔洞，根據其結構特點常用的多孔格子磚主要是：7孔、19孔、31孔、37孔、65孔。根據使用材質不同分為粘土質格子磚和高鋁質格子磚。

　　熱風爐采用多孔格子磚的優點：現代高爐采用蓄熱式熱風爐，熱風爐是一組格子磚堆砌起來的龐大的高爐鼓風加熱設施。 格子磚作為高溫熱量的載體，其工作原理是線燃燒煤氣，用產生的高溫煙氣加熱蓄熱室的格子磚，再將冷風通過 炙熱的格子磚被加熱。將熱風爐輪流交替地進行燃燒和送風，使高爐連續地獲得問熱風。因此提高熱風爐傳熱效 率對提高風溫有著重要意義。

特點

具有多個與側表面互相平行的通透格孔，以及位于兩個平行表面上的定位凸起和定位凹槽。

體積穩定性好，高溫荷重蠕變性能優良，高密度低氣孔率。現代高爐熱風爐通常采用格子磚蓄熱室結構。

孔格子磚增加了加熱面積，減少了格子磚用量，大幅度降低了熱風爐耐材用量，因此降低了熱風爐投資。

應用

目前格子磚主要用在高爐熱風爐和火焰爐上。

格子磚主要用在熱風爐的蓄熱室里，由結構一定的帶格孔的格子磚有序排列，格子磚上下通孔可任由氣體通過。根據不同溫度區域的技術要求，一般選用硅質格子磚、粘土磚等，在一些熱風爐里，也有選擇高鋁磚、莫來石磚、硅線石磚等。

熱風爐的作用是把鼓風機送至高爐的冷風加熱成熱風，然后，熱風通過熱風管送至高爐內進行燃燒反應。高爐熱風爐有燒爐期和送風期，兩個工作期周期地輪換。在燒爐期中，燃燒后的高溫煙氣從熱風爐格子磚的孔洞中通過，把熱量傳給格子磚；在送風期中，從鼓風機出來的冷風進入熱風爐，被格子磚加熱成熱風后，通過熱風管送至高爐內。

傳統格子磚與高效格子磚性能比較

硅質性能指標
