高鋁磚執行標準與常規尺寸

高鋁磚作為常用耐火磚，在日常應用中我們的叫法有很多，下面就為大家總結了一下詳細的通俗標準叫法對應。

         高鋁礬土的化學組成高鋁礬土化學組成中，主要成分是Al2O3和SiO2，其典型的化學成分,按鋁土礦的化學成分和用途分級。
一至六級品適用于一水硬鋁型礦石;七級品適用于鋁型礦石。Al2O3是鋁土礦中的主要成分，其含量越高越好，目前生產工業氧化鋁要求鋁硅比不低于3.0？3.5。其他氧化物都視為雜質，SiO2是堿法生產氧化鋁的有害雜質，鋁土礦中的SiO2含量高，將使冶煉棕剛玉或者生產工業氧化鋁的生產效率降低。

高鋁礬土中TiO2和Fe2O3是兩種主要雜質。TiO2的含量往往隨著Al2O3的增高而同步增加。研究表明：TiO2在二級高鋁礬土中，主要與莫來石形成固溶體，進入玻璃相量少，對制品燒結不利，但有利于提高制品的高溫力學性能;而在特級、Ⅰ、Ⅲ高鋁礬土中，TiO2進入玻璃相較多，因而會增加液相量，降低液相黏度，有利于燒結，但不利于提高制品的高溫性能。高鋁礬土的堿金屬氧化物K2O、Na2O是一種很強的熔劑，它們在較低的溫度下產生液相。當其含量偏高時，會影響熟料和制品的相組成和含量，對制品的性能帶來不利影響。高鋁礬土中的CaO含量一般較低，約0.2%。它的存在對制品的高溫性能不利，在技術條件中對其含量也有限制。

1、高鋁磚號為T－46的耐火磚尺寸是a275 b230 c150 e80 d15 α 60° 體積6565 重量（粘土磚）13.5 重量（半硅磚）13.1 重量（半硅磚）12.5；

4、通用耐火磚尺寸也就是T－3耐火磚尺寸為 230＊113＊65，國標和部標尺寸差不多 長X寬X厚 T－1：172＊114＊65 T－2：230＊114＊32 T－3：230＊114＊65 T－4，它適合大部分非特殊建筑的建筑物。

高鋁磚執行標準是GB/T 2992——1982《通用耐火磚形狀尺寸》、GB/T 1590——1979《鎂磚和鎂硅磚形狀及尺寸》與GB/T 2074——1980《煉銅爐用鎂鉻磚形狀尺寸》的修訂，將其合并為一個標準。

本標準非等效采用國際標準ISO 5019-1：1984《耐火磚-尺寸-第一部分：直形磚》；ISO 5019-2：1984《耐火磚-尺寸-第二部分：楔形磚》；ISO 5019-5：1984《耐火磚-尺寸-第五部分：拱腳磚》。本標準中磚長度除采用國際標準的230mm及345mm外，還保留了我國300mm、 380mm及460mm，磚的寬度采用國際標準的114mm及150mm。磚的厚度保留了65mm及75mm。

本標準對上述三個原標準作了下列修訂：
——對磚的名稱及主要尺寸參數作了文字定義、以附圖或公式表示。
——對磚號做了修改，取消了代號。
——對原標準附錄中的計算方法作了精簡、完善，并改寫為附錄A。
——增設了75mm等中間耐火磚的尺寸豎厚楔形磚及直形磚。
——對斜面上為230mm、300mm及460mm拱腳耐火磚的尺寸作了修改，標準傾斜角采取60°/30°及50°/°40。
——刪掉非通用的異型耐火磚。
本標準自實施之日起，代替GB/T 2992——1982、GB/T 1590——1979、GB/T 2074——1980。
本標準的附錄A是標準附錄。
本標準由原冶金工業部提出。
本標準由全國耐火材料標準化技術委員會歸口。
本標準負責起草單位：武漢鋼鐵（集團）公司。
本標準主要起草人：薛啟文、萬小平、宮家學、高建平、方正國。

1. 范圍

本標準規定了通用耐火磚的定義、磚號、規格表示法、尺寸及尺寸參數。
本標準適用于工業爐窯等熱工設備磚襯

1. 定義

本標準采用下列定義
2.1 通用耐火磚：指工業爐窯等熱工設備的直墻砌磚和輻射形砌磚所用的直形磚、側厚楔形磚、豎厚楔形磚、豎寬楔形磚及拱腳磚。

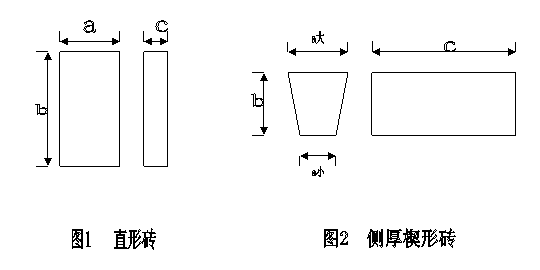

2.1.1 直形磚：具有長度b、寬a及厚c的直平行六面磚體，見圖1
2.1.2側厚楔形耐火磚（簡稱側楔形磚）：大小端距離b設計在寬度上、大小端尺寸a大 /a小設計如圖：

2.1.3.豎厚楔行磚（簡稱豎楔行磚：）大小端距離b設計在長度上、大小端尺寸a大 /a小設計在厚度的楔行磚，見圖3：
2.1.4豎寬楔行磚（簡稱寬楔行磚）：大小端距離b設計在長度上、大小端尺寸a大/a小設計在寬度上的楔行磚，見圖4：
2.1.5.拱腳耐火磚：小于半圓拱頂砌磚兩側的承重座磚，見圖5。




                             GB/T 2992——1998

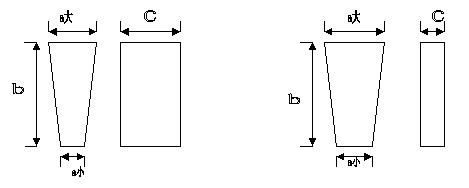

 圖3 豎厚楔行磚                        圖4豎寬楔行磚

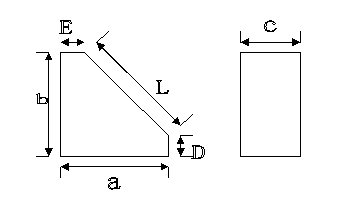

                               圖5   拱腳磚
