莫來石磚用什么砌筑

1、莫來石磚耐火磚用以下幾種砌筑。

(一)硅磚，是酸性耐火磚的主要品種。它主要用于砌筑焦爐，也用于各種玻璃、陶瓷、炭素煅燒爐、耐火磚的熱工窯爐的拱頂和其他承重部位，在熱風爐的高溫承重部位也用，但是不宜在600℃以下且溫度波動大的熱工設備中使用。

(二)粘土磚，它是高爐、熱風爐、加熱爐、動力鍋爐、石灰窯、回轉窯、陶瓷和耐火磚燒成窯中常用的耐火磚。

(三)高鋁耐火磚，高鋁耐火磚的礦物組成為剛玉、莫來石和玻璃相。原料為高鋁礬土和硅線石類天然礦石，也有摻加電熔剛玉、燒結氧化鋁、合成莫來石的，以及用氧化鋁與粘土按不同比例煅燒的熟料。它多用燒結法生產。但產品還有熔鑄磚、熔粒磚、不燒磚和不定形耐火磚。高鋁耐火磚廣泛用于鋼鐵工業、有色金屬工業和其他工業。

(四)剛玉耐火磚，以剛玉為主要物相的的一種耐火磚，可分為燒結型剛玉磚和電熔型剛玉磚。

1、莫來石磚耐火磚--平砌法
平砌法多數用于爐墻，也有少數用于爐底的最下層。在我國，最常見的平砌法，為磚墻的“一順一頂”砌法。環形砌磚(像高爐爐墻那樣)也采用平砌法。

2、莫來石磚耐火磚—側砌法
側砌法主要用于兩個部位：一是鋪底磚層，例如平爐及加熱爐的爐底；二是側砌拱頂，例如平爐出鋼口拱。

3、莫來石磚耐火磚—豎砌法
豎砌又稱立砌，主要用于兩個部位：一是爐底的最上層，例如平爐底及高爐底；二是爐底的工作層，例如平爐底。
以直形標準磚為例，平砌時其最大平面。置于水平位置；側砌時其側面(也稱中面，230x65毫米)置于水平位置；豎砌時小面置于水平位置。

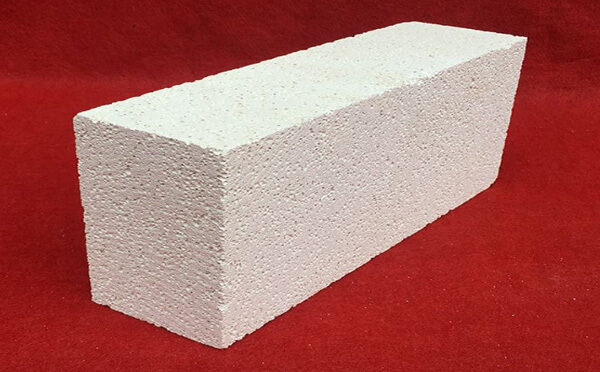

莫來石磚耐火磚砌筑爐體：

用隔熱磚和耐火磚砌筑的爐襯。爐子絕熱層用黏土質或高鋁質隔熱磚及耐火纖維氈等材料砌筑,厚度為113-300mm。爐墻工作層用黏土質耐火磚砌筑,厚度為30~460mm,開孔洞處可用耐火磚砌拱、用異形磚拼砌或搭蓋長條黏土質耐火磚。同時,加熱段爐墻底部需加厚,以增加其穩定性，受鋼坯碰撞的爐墻較易損毀。燒嘴周圍和側出鋼口等開孔洞部位的爐墻,受高溫、急冷急熱和機械等作用最易損壞。爐底工作層厚度為300-460mm,預熱段用黏土質耐火磚砌筑,加熱段則用黏土質或高鋁質耐火磚砌筑,其上鋪一層冶金鎂砂以抵抗氧化鐵皮渣的侵蝕,也可用鎂磚或鎂鉻磚直接砌筑一層保護層。均熱段的實底均熱床因受高溫和鋼坯沖擊、移動磨損及渣侵蝕等作用,損毀較快。該部位用高鋁磚或鎂磚作工作層時,使用壽命約為半年,改用電熔莫來石磚或剛玉磚使用壽命可延長至1年左右。爐頂為磚砌拱頂時,其工作層厚度為230~300mm,并加厚度為120-300mm的隔熱磚砌絕熱層。采用吊掛平頂時,其工作層厚度為230~250mm,絕熱層厚度約為70mm。吊掛平頂用的吊掛磚高溫區也有用高鋁質耐火磚。爐頂壓下部位常用的異形吊掛磚不需作絕熱層。

首先是耐火磚的砌筑方法：關于耐火磚的砌筑方法，我們常見的主要有三種及平砌法、側砌法、豎砌法。平砌法大多數用于爐墻，也有少數用于爐底的最下層。在耐火材料行業，最常見的即為平砌法，也就是我們常說的一順一頂砌法。環形砌筑也經常采用平砌法;側砌法主要應用于兩個部位：一是鋪底磚層，例如平爐及熱爐的爐底;二是側砌拱頂，比如平爐出鋼口拱;最后一種也就是豎砌法，又被稱為立砌，主要用于兩個部位：一是爐底的最上層，例如平爐底及高爐底;二是爐底的工作層;例如平爐底。
