沖天爐內(nèi)襯耐火材料選擇
水冷爐廣泛使用的爐缸搗打料與澆注料，屬于以剛玉、碳化硅、碳素材料為骨料的高級耐火材料，其中碳化硅含量越高，材料的耐火度、烘干密度、導(dǎo)熱性越高。

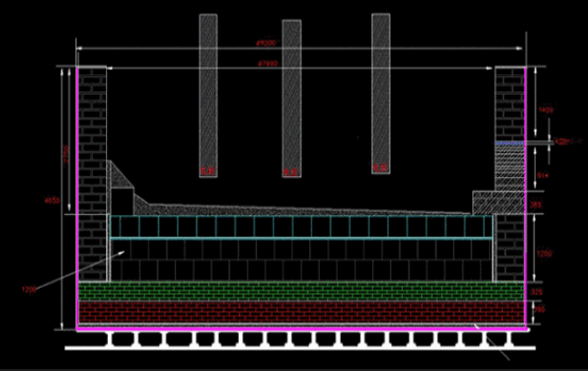

爐襯材料應(yīng)根據(jù)沖天爐的結(jié)構(gòu)和爐襯侵蝕特點(diǎn)選擇。由于中小型沖天爐的爐缸空間較小、不便于進(jìn)行搗打料的施工，因此爐缸一般用碳化硅磚修筑，表面采用高級搗打料或者澆注料。出鐵口、出渣口一般需要采用以高級耐火材料制作的成型磚。大型沖天爐的爐缸和出鐵口可以完全用高級搗打料或者澆注料修筑，水冷壁內(nèi)可以不修筑爐襯。
為了保證初期鐵液的溫度，中小型沖天爐水冷熔煉段內(nèi)部可以用普通粘土磚或者普通耐火泥修筑薄爐襯。
爐缸中的耐火材料及其修筑厚度應(yīng)根據(jù)沖天爐所要求的爐齡確定，如果要求爐齡較長則選用耐火度高、浸蝕速度低的高級耐火材料，同時采用較厚的內(nèi)層爐襯，否則選用廉價材料或者采用較薄的內(nèi)層爐襯。
修爐前如果發(fā)現(xiàn)水冷爐壁存在粘附(爐壁掛鐵)，必須先拆除或保護(hù)水冷風(fēng)口，然后清除粘附物。如果爐壁只有輕微粘附，利用軟梯從加料口進(jìn)入爐膛，在粘附物上方敲打、撬除粘附，防止粘附物墜落傷人及損傷水冷風(fēng)口。如果粘附嚴(yán)重，一般用氧燃管清除爐壁粘附物。使用氧燃管切割粘附物時，應(yīng)該開啟水冷壁外的冷卻水，防止氧燃管燒窯爐壁。
清除爐膛粘附物后必須仔細(xì)檢查水冷爐壁，用電弧焊修補(bǔ)水冷爐壁的損壞部分，并將爐壁內(nèi)部打磨平整。水冷爐修爐前爐缸爐襯的清理方法與常爐襯沖天爐相同。
爐襯施工過程中，必須注意保護(hù)水冷風(fēng)口，嚴(yán)格防止修爐材料墜落砸傷水冷風(fēng)口或修爐器具損傷風(fēng)口。
爐缸搗打料、澆注料的實(shí)際工作性能與施工質(zhì)量有關(guān)，搗打料、澆注料施工必須使用相應(yīng)的模具，并且逐層填充耐火材料、逐層搗打、震搗，盡量提高材料的緊實(shí)度和均勻性。
爐缸爐襯施工中，必須特別注意爐缸出鐵口、出渣口、殘鐵口附近的耐火材料修筑質(zhì)量。出鐵口中、出渣口、殘鐵口附近，一般涉及幾種不同耐火材料，各種爐襯材料之間存在著較復(fù)雜的相互聯(lián)結(jié)關(guān)系，稍有疏忽則可能給爐缸爐襯留下事故隱患。
目前高級耐火材料均具有較高的導(dǎo)熱性，因此出鐵槽與出渣槽不宜全部采用高級耐火材料修筑。如果出鐵槽與出渣槽全部采用高級耐火材料的話，則鐵液、爐渣經(jīng)過出鐵槽時的溫降較大、容易凝結(jié)。出鐵槽出渣槽一般用普通耐火磚鋪底層起隔熱保溫作用，用搗打料或高級耐火泥修筑表面。出鐵槽中的擋渣墻一般用硅磚修筑。水冷爐的連續(xù)出渣槽不宜過長，否則爐渣容易在其中凝結(jié)造成排渣不暢。
新建或大修后的水冷爐爐襯、出鐵槽、出渣槽烘干前，應(yīng)經(jīng)過一段時間的自然風(fēng)干或低溫緩慢烘干，否則爐襯表面容易出現(xiàn)裂紋，影響爐襯壽命。
小修后的爐襯烘烤可以與正常點(diǎn)火合并進(jìn)行。如果爐襯經(jīng)過大修而不經(jīng)過專門烘干的話，極易導(dǎo)致熔煉事故或故障。
水冷爐爐襯、出鐵槽、出渣槽的烘干燒結(jié)應(yīng)該根據(jù)所用材料要求的升溫、保溫工藝曲線進(jìn)行。爐膛內(nèi)使用的高級耐火材料，修筑后一般需要進(jìn)行200~300℃徹底烘干，并進(jìn)行1200℃、不小于8小時的燒結(jié)。
爐膛修補(bǔ)后也需要進(jìn)行200~300℃徹底烘干，并進(jìn)行1200℃、大于30分鐘的燒結(jié)。
