JM26聚輕莫來石磚保溫磚

文章出處：正耐實業耐火磚廠家 /?發表時間：2019-04-12

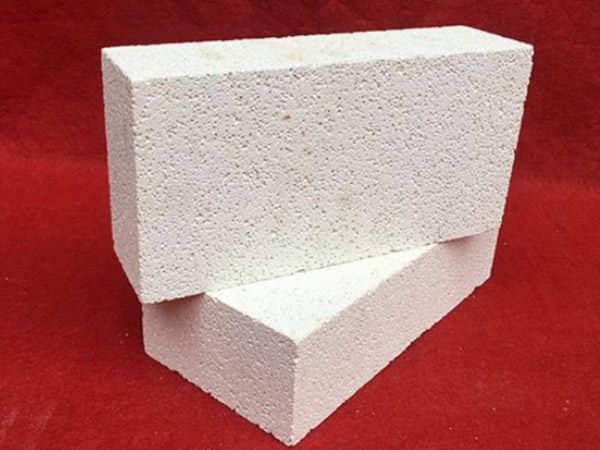

1、JM26莫來石磚產品描述：本廠所產JM26輕質莫來石磚，采用優質高純耐火粉料，按制品要求比重，加入有機復合填充物，經真空擠壓成型，高溫燒結合成的JM26輕質莫來石制品。

2、JM26莫來石磚產品特性：低導熱，低熱容純度高、雜質含量少耐高溫，能直接接觸火焰；強度高。并具有優良的抗熱震性能尺寸精確，可任意切割。

3、JM26莫來石磚使用特點：不同材質使用溫度可用1300度至1600度，體密按用戶要求可以做到0.5 0.6 0.8 0.9 1.0 1.2 1.5之間，作用于高溫窯爐直接接觸火焰，保溫效果好，耐壓強度高，導熱系數
低等特點。

4、JM26莫來石磚適用行業：適用冶金，石化，建材，陶瓷，機械等行業的各種工業爐熱面襯里和背襯。

5、JM26莫來石磚應用窯爐：各種高溫回轉窯，隧道窯，氮化氣窯爐等。電熔莫來石的結晶比燒結莫來石大，抗熱震性比燒結制品好。他們的高溫性能主要取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。JM26莫來石磚主要用于熱風爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷燒結窯、石油裂解系統死角爐襯等如：裂解爐，轉化爐，加熱裝置，精煉裝置，再生裝置，熱風爐，加熱爐，均熱爐，熱處理爐，電阻爐，隧道窯，輥道窯。鐘罩窯，玻璃池窯等。

6、JM26莫來石磚化學性質：JM26莫來石標磚是以莫來石為主晶相的鋁硅系耐火制品。由于莫來石磚的主晶相是莫來石，因此莫來石磚的性質有：耐火度在1850℃左右，荷重軟化溫度高，高溫蠕變率低，抗熱震性好，耐酸性熔渣侵蝕，否則將莫來石分解;在1370℃以上的還原氣氛下，莫來石也將分解;在溫度高于1650℃時，即使不是還原氣氛耐在較低的氧分壓下，莫來石也會分解。莫來石磚主要用于熱風爐、魚雷車內襯、陶瓷工業窯襯、匣缽，窯具等等。

7、JM26莫來石磚區分：莫來石磚分為燒結莫來石磚和電熔莫來石磚兩種。燒結莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結合劑，經成型、燒成而制成。電熔莫來石磚以高礬土、工業氧化鋁和耐火黏土為原料，加入木炭或焦炭細粒作還原劑，成型后采用還原電熔法來制造。電熔莫來石的結晶比燒結莫來石大，抗熱震性比燒結制品好。他們的高溫性能主要取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。

牌號	性能指標
牌號	JM-23	JM-23	JM-26	JM-28	JM-30
分類溫度，℃	1260	1350	1430	1540	1650
體積密度,g/cm³	0.6	0.8	0.8	1	1
常溫耐壓強度,MPa	1.3	2	3	3.5	3.5
重燒線變化,%	1250×12h	1320×12h	1400×12h	1510×12h	1600×12h
重燒線變化,%	-0.5	-0.5	-0.5	-0.9	-0.9

8、莫來石是一種優質的耐火原料，它具有膨脹均勻、熱震穩定性極好、荷重軟化點高、高溫蠕變值小、硬度大、抗化學腐蝕性好等特點，目前主要有高純電熔莫來石、普通電熔莫來石、全天然鋁礬土精礦燒結莫來石和輕燒莫來石。

9、莫來石磚的一些特性會影響產品的質量，比如，莫來石顆粒與細粉以及其他原料的配比，是否按照要求。泥料的混煉、困料時間、以及泥料水分；莫來石磚胚體的體積密度以及莫來石磚的熔煉和燒結；氧化鋁含量、莫來石相；莫來石理化指標是否合乎生產莫來石磚的要求；莫來石的耐火溫度以及荷重軟化溫度；熔鑄法和燒結法是否嚴格按照生產莫來石磚的要求生產等。

*本文出自：http://www.www337338.com/jishu/52.html 轉載請注明出處。

上一篇：JM23輕質莫來石磚下一篇：耐火磚廠家價格

耐火噴涂料使用方法2019-09-05
