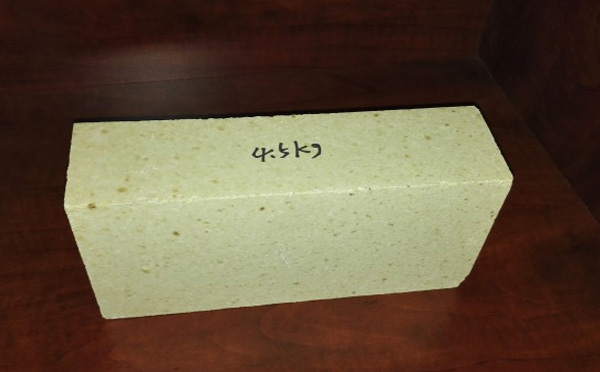

LZ-75高鋁磚和多熟料粘土磚的生產工藝流程相近，不同點取決于調料中熟料占比較高,可達到90～95％,熟料在粉碎前需等級分類揀選和篩余除鐵設備，燒制溫度較高，如Ⅰ、Ⅱ等高鋁磚用隧道窯燒制時通常為1500～1600℃。 LZ-75高鋁磚耐火度為1790，荷軟溫度1460，相對密度2.65，高溫物理性能不徹底在于磚內的Al2O3含水量，更在于產生的結晶樣子及夾層玻璃相總數，構成與黏度。對高鋁磚開展的應力松弛實驗或剛度模量和破裂模量的科學研究說明，莫來石質磚高溫物理性能好于高Al2O3含水量的磚。
LZ-75鋼號的高鋁磚，雖然產生很多的高耐火度的α-耐火結晶，呈粒、柱型，其外部經濟構造牢固性不低于莫來石構造，但在地應力功效下晶間小量的夾層玻璃液使其造成滑移，造成構造形變、抗壓強度降低。莫來石質磚，如LZ-65、LZ-55鋼號，關鍵是莫來石結晶，呈纖維狀，產生交差網絡架構，夾層玻璃相填充期間，能承擔地應力，不容易形變，具備優良的高溫抗壓強度，特別是在用硅線石族原材料制的磚，原材料純凈度高，歷經燒制轉化成莫來石與SiO2除小量的SiO2與極微量分析殘渣產生夾層玻璃相外，其他的SiO2轉化成方方解石填充于莫來石晶間，在水冷卻后造成永久性澎漲。
本標準按照GB/T 1.1-2009給出的規則起草。
本標準代替GB/T 2988—2004《高鋁磚》,與GB/T 2988—2004相比，主要技術變化如下：
——對YB/T 5015—1993《髙爐用高鋁磚》、YB/T 5016—2000《熱風爐用高鋁磚》、YB/T 5017—2000《煉鋼電爐頂用高鋁磚》、YB/T 5020—2002《盛鋼桶用高鋁磚》和YB/T 2988—2004《高鋁磚》標準進行統一整合修訂;
——增加了低蠕變格子磚系列指標;
——高鋁磚牌號統一為LZ;
——增加了LZ-70、LZ-75G、LZ-65G、LZ-55G牌號;
一一修改了顯氣孔率、加熱永久線變化、荷重軟化溫度、常溫耐壓強度等指標;
一一增加了格子磚的尺寸允許偏差及外觀要求;
一一修訂了部分尺寸及外觀要求;
一一界定了產品理化質量特性指標的統計學意義，引人了合格質量批均值和標準偏差。
本標準所代替標準的歷次版本發布情況：
一一GB/T 2988—1982、GB/T 2988—1987、GB/T 2988—2004。
高 鋁 磚
1 范圍
本標準規定了高鋁磚的分類、形狀尺寸、技術要求、試驗方法、質量評定程序、包裝、標志、運輸、儲存 及質量證明書。
本標準適用于商溫窯爐用普通高鋁磚和低竊變高鋁磚。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改單〉適用于本文件。
GB/T 2992.1 耐火磚形狀尺寸 第1部分 通用磚
GB/T 2997 致密定形耐火制品 體積密度、顯氣孔率和真氣孔率試驗方法
GB/T 5072 耐火材料 常溫耐壓強度試驗方法
GB/T 5073 耐火材料 壓蠕變試驗方法
GB/T 5988 耐火材料 加熱永久線變化試驗方法
GB/T 6900 鋁硅系耐火材料化學分析方法
GB/T 7321 定形耐火制品試樣制備方法
GB/T 10325 定形耐火制品驗收抽樣檢驗規則
GB/T 10326 定形耐火制品尺寸、外觀及斷面的檢查方法
GB/T 16546 定形耐火制品包裝、標志、運輸和儲存
GB/T 20511 耐火制品分型規則
YB/T 370 耐火制品荷重軟化溫度試驗方法(非示差-升溫法)
YB/T 376.1 耐火制品抗熱震性試驗方法(水急冷法)
YB/T 2217 電爐用球頂磚形狀尺寸
YB/T 4198 鋼包用耐火磚形狀尺寸
YB/T 5012 高爐及熱風爐用耐火磚形狀尺寸
YB/T 5018 煉鋼電爐頂用磚形狀尺寸
3 術語和定義
GB/T 10325界定的以及下列術語和定義適用于本文件。
3.1
普通高鋁磚
是指以煅燒礬土為主要原料燒成的普通高鋁制品。
3.2
低蠕變高鋁磚
是蠕變率較低的燒成高鋁制品。
4 分類及形狀尺寸
4.1 高鋁磚分為普通高鋁磚和低蠕變高鋁磚兩大類。
4.2 普通高鋁磚按理化指標分為：LZ-48、LZ-55、LZ-65、LZ-70、LZ-75、LZ-80、LZ-55G、LZ-65G、LZ-75G九個牌號。牌號中L、Z為鋁、磚的漢語拼音首字母，數字為氧化鋁質量分數，其后的G代表高爐用耐火磚。
4.3 低蠕變高鋁磚按理化指標分為：DRL-155、DRL-150、DRL-145、DRL-140、DRL-135、DRL-130、DRL-127七個牌號。牌號中D、R、L為低、蠕、鋁的漢語拼音首字母,數字為蠕變率試驗溫度的1/10。
4.4 耐火磚的形狀尺寸應符合GB/T 2992.1、GB/T 20511、YB/T 2217、YB/T 4198、YB/T 5012 和YB/T 5018 的規定，亦可按箝方提供的圖紙進行生產。
5 技術要求
5.1 普通高鋁磚的理化指標應符合表1的規定。
5.2 低蠕變髙鋁磚的理化指標應符合表2的規定
5.3 耐火磚的尺寸允許偏差及外觀應符合表3的規定
6 試驗方法
6.1 耐火磚的檢驗制樣按GB/T 7321進行。
6.2 化學成分的測定按GB/T 6900進行。
6.3 體積密度、顯氣孔率的檢驗按GB/T 2997進行。
6.4 常溫耐壓強度的檢驗按GB/T 5072進行。
6.5 荷重軟化開始溫度的檢驗按GB/T 370進行。
6.6 加熱永久線變化的檢驗按GB/T 5988進行。
6.7 蠕變率的檢驗按GB/T 5073進行。
6.8 抗熱震性的檢驗按GB/T 376.1進行。
6.9 耐火磚的尺寸、外觀的檢驗按GB/T 10326進行。
7 質量評定程序
7.1 組批
產品按同一牌號編批，每批不大于500t。
7.2 抽樣及合格判定規則
抽樣、驗收按GB/T 10325進行。理化質量特性的驗收抽樣檢驗，普通高鋁磚：顯氣孔率、耐壓強度、荷重軟化溫度為驗收項目;低蠕變高鋁磚：顯氣孔率、耐壓強度、螭變率為驗收項目。當加熱永久線變化作為驗收指標時，其判定形式為：單值在最大值及最小值范圍內，判為合格，否則為不合格。
8 包裝、標志、運輸、儲存及質量證明書
8.1 耐火磚用托盤或根據用戶要求進行包裝。
8.2 耐火磚的包裝、標志、運輸、儲存按GB/T 16546規定進行，
8.3 耐火磚發出時應附有供方質量部門簽發的質量證明書，載明供方名稱或廠標、需方名稱、發貨日期、合同號、標準編號、產品名稱、牌號、磚號、批號及相應的理化檢驗結果。
理化指標：
|
名稱 |
一級高鋁磚 |
|
型號 |
LZ-75 |
|
Al2O3 % ≥ |
75 |
|
FeO2 % ≤ |
2.5 |
|
體積密度g/cm3 ≥ |
2.6 |
|
常溫耐壓強度MPa ≥ |
80 |
|
荷重軟化溫度℃ |
1520 |
|
耐火度℃ ≥ |
1790 |
|
顯氣孔率%≤ |
24 |
|
線變化率% |
-0.3 |
