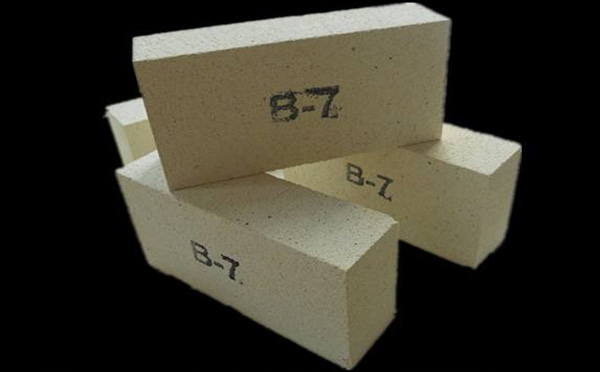

我們首先先來看看什么是高鋁輕質保溫耐火磚，高鋁輕質隔熱耐火磚是一種保溫材料采用有機物作燒失劑提高耐火材料的孔隙率，具有高孔隙率等優點，體積密度小，保溫效果好、機械強度高、導熱系數小、使用壽命長。適用于各種工業窯爐，是一種節能、保溫的基本耐火材料。
輕質保溫磚作為一種新型產品，由于保溫磚的特點和理化指標的不同，保溫磚現在除了使用于工業之外，還適用于衛生間，廚房，電視背景墻，臥室，外墻等。
一、化學組成
輕質保溫磚的主要材料是氧化鎂和漂珠。由于漂珠價格比較便宜所以做輕質保溫磚一般都用漂珠。2003年以后基本上用粉煤灰和其他輕質耐火材料替代，不過一些高檔輕質磚還是用漂珠的，其中二氧化硅約為50-65%，三氧化二鋁約為25-35%。因為二氧化硅的溶點高達攝氏1725度，三氧化二鋁的溶點為攝氏2050度，均為高耐火物質。因此，漂珠具有極高的耐火度，一般達攝氏1600-1700度，使其成為優異的高性能耐火材料。
二、用途
輕質保溫磚，耐高溫,體積密度大,強度大,耐磨,抗酸堿侵蝕.廣泛用于冶金,化工,電子,玻璃等高溫窯爐.輕質保溫磚具有比重小、強度高、導熱系數低、隔熱性能好、使用溫度高等特點。廣泛應用于國防、化工、冶金、機械、建材、電子、焦化、造船、醫藥、橡膠等行業的工業窯爐的筑造，對特大型窯爐的保溫性能更佳。具有降低窯爐重量、減薄窯爐墻壁、改變窯爐結構、提高升溫速度、降低能源消耗、改善勞動條件、提高工作效率等優點。輕質保溫磚，耐高溫,體積密度大,強度大,耐磨,抗酸堿侵蝕.廣泛用于冶金,化工,電子,玻璃等高溫窯爐。
輕質保溫磚是一種體積密度低、氣孔率高、導熱率低的保溫隔熱材料,其低密度、低導熱率的特點決定了它在工業窯爐應用上的不可替代性,但低密度低導熱率與強度又是相互矛盾的。國家標準(GB/T3996-1983)中對輕質保溫磚的各項性能提出了指標，在標準中我們看到隨著不同型號保溫磚導熱系數的降低，相應的強度也在降低。而人們總足希望能夠有一種隔熱磚在導熱系數低的同時也具有較好的強度。按照現有的標準，導熱系數在 0.13W/m·K時,耐火度為800-900°C，線變化900℃×8h下不超過2%,耐壓強度0.8MPa,體密度 0.5 g/cm3。
在生產實例中各原料的用量如下：含二氧化硅大于96%的硅砂300Kg,氧化鈣含量大于85%的石灰10Kg，硅石含量大于90%的硅火泥70Kg,磷酸鋁水泥30Kg,工業用鋁 1Kg,總用水量 400-500kg 制備過程如下：
一、按照配比稱量配料，將各物料磨成粉末狀，向硅砂中加水制漿并預熱,預熱溫度45-50℃；
二、 將其余物料加入漿料中攪拌，完全混合后將混合漿料倒入模具中，加熱至65-70°C 進行發泡，發泡量大于總量的40%,發泡完畢后在40℃下保溫靜置2小時；
三、 靜置后進入蒸房蒸制，蒸制壓力1.2MPa,蒸制溫度190℃,蒸制時間9小時;
四、 高溫燒結，溫度800°C。
通過上段的介紹相信大家已經對高鋁輕質保溫磚了解的差不多了，那么它的應用主要在哪些方面呢?
在生活中，焦爐、爐襯用輕質保溫耐火高鋁磚是比較多的，比較多的用于砌筑窯爐的內襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。值得注意的地方是直接與火焰接觸時，表面接觸溫度不得高于1350℃。
我們其次來看一下輕質保溫耐火高鋁磚的特征：
1、以低密度、最大工作溫度1350℃，高耐壓強度、尺寸精度和保持最穩定和最目前所有隔熱耐火磚導熱系數。
2、可有效降低爐體總重量和壁厚，提高熱效率和工作條件，降低能耗，提高生產效率，取得顯著經濟效益。
那么最后我們來看看它的組成都有哪些成分吧! 輕質保溫耐火高鋁磚的成分主要是選用選用精選高鋁礬土、高嶺土和空心微球高溫高壓成型和高溫燒結制成。
