什么是耐火水泥？
文章出處：正耐實業耐火磚廠家 /?發表時間：2019-06-14
耐火材料是硅酸鹽工業中的一個分支，發展起步比較晚，起源于水泥和陶瓷行業，但是近幾年發展很快，已經發展成為一個比較大的獨立行業。目前耐火材料廠家放眼望去何止千萬，大大小小的廠家到處都是，但是都不大。“數量多，規模小”是耐火材料行業的真實寫照。當前國內比較大一些的廠家首先是青花，接著是濮耐、洛耐。國外有威斯維、奧鎂、日本黑崎.....本人是搞耐火材料的，不知你想了解哪方面的資料，可以提供給你。

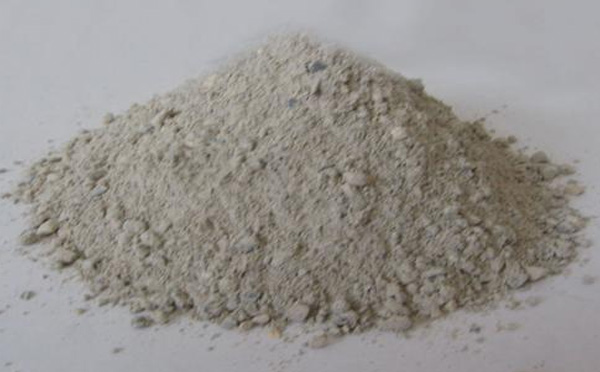

耐火水泥也叫鋁酸鹽水泥。鋁酸鹽水泥是以鋁礬土和石灰石為原料，經煅燒制得的以鋁酸鈣為主要成分、氧化鋁含量約50%的熟料，再磨制成的水硬性膠凝材料。鋁酸鹽水泥常為黃或褐色，也有呈灰色的。鋁酸鹽水泥的主要礦物成為鋁酸一鈣(CaO?Al2O3，簡寫CA)及其他的鋁酸鹽，以及少量的硅酸二鈣(2CaO?SiO2)等。
1、耐火水泥是一種應用于熱工窯爐或墻體內襯的結合劑。
2、此種水泥不同與其他類型的水泥，它在高溫狀態下依然保持牢固的結合作用。
3、耐火水泥在常溫下會產生一定強度，用于保證預制件的硬化后外形。
4、另外在常溫下凝固的耐火水泥還有一些物理化學的。如通過水泥凝固過程快速使水泥制件內部水分快速析出，或使內部結構進行緊密加固。
耐火水泥也叫鋁酸鹽水泥。鋁酸鹽水泥是以鋁礬土和石灰石為原料，經煅燒制得的以鋁酸鈣為主要成分、氧化鋁含量約50%的熟料，再磨制成的水硬性膠凝材料。鋁酸鹽水泥常為黃或褐色，也有呈灰色的。鋁酸鹽水泥的主要礦物成為鋁酸一鈣(CaO?Al2O3，簡寫CA)及其他的鋁酸鹽，以及少量的硅酸二鈣(2CaO?SiO2)等。
耐火度不低于1580°C的水泥。按組成不同可分為鋁酸鹽耐火水泥、低鈣鋁酸鹽耐火水泥、鈣鎂鋁酸鹽水泥和白云石耐火水泥等。
耐火水泥爐襯進行烘烤時，必須注意下列事宜：
1)常溫350度階段，最易引起局部爆裂，要特別注意緩慢烘烤。如在350度保溫后仍有大量蒸汽冒出，仍應減緩升溫速度。
2)在通風不良、水氣不易排出的條件下，要適當延長保溫時間。
3)當用重油烘烤時，要嚴防重油噴在爐襯表面，以防局部爆裂。
4)當用木柴烘烤時，直接接觸火焰處往往造成局部升溫過急，應加以防護。
5)對新澆搗的耐火水泥，至少要經3d后才可進行烘烤。
6)對耐火水泥爐襯的冷卻也應緩慢，避免強制通風。
