耐火澆注料是由耐火骨料、粉料和結合劑組成的混合料，加水或其他液體后，適于采用澆注、振動方法施工，也可預先制作成具有規定形狀尺寸的預制件，用于構筑工業爐內襯。為改善耐火澆注料的理化性能和施工性能，往往還加入適量的外加劑，如增塑劑、分散劑、促凝劑、緩凝劑、膨脹劑、解膠-凝膠劑等。此外，對用于受機械作用力較大或熱沖擊作用強烈部位的耐火澆注料，若加入適量不銹鋼纖維，則會使材料的韌性顯著增加。在隔熱耐火澆注料中，若加入無機纖維，既能增強韌性，又有助于其隔熱性能的改善。由于耐火澆注料的基本物料組成（如骨料和粉料、摻和料、結合劑以及外加劑）、凝結硬化過程、施工方法等，與土建工程中的混凝土相似，故又曾稱之為耐火混凝土。

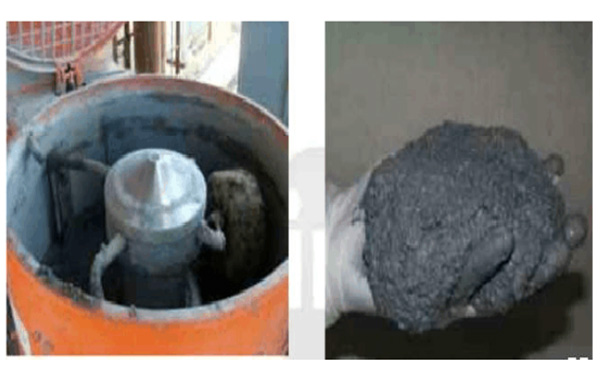

耐火澆注料施工工程一般分為攪拌、澆注、養護三大步驟，而攪拌我們都知道的，必須要有專業的機器攪拌，把澆注料混煉在一起，攪拌均勻后加水是澆注料呈現一個濕態，但是加水的時候就需要我們注意了，加水量一定要恰當，不能太多，加水量太多會導致澆注料因水含量過多凝結不起來，造成易脫落的現象，我們常見的測試澆注料水含量的方法為：判斷攪拌料的水分含量是否合適，可以直接用“手捏成團”方法進行測試：如果球團散開從手縫中流出，則表示含水量過多：如果球團開裂、散落，則表示含水量太少。攪拌時的用水量應根據產品說明說上的進行使用。
耐火澆注料施工方法：
澆注料澆注現象，澆注料在澆注之前都是需要支搭模具的，在支搭模具之前，一定要把要施工的地方清掃干凈，避免施工部位因灰塵太多，導致澆注料粘結度不夠出現脫落的現象，而且澆注料在施工得時候也要注意預留膨脹縫，澆筑料施工前必須檢查錨固件是否焊接牢靠，應根據溫度在500℃以上部位要采用耐熱抓釘。
錨固件表面應涂以0.5-1mm厚的油漆或用塑料帶包裹，以緩沖受熱后的膨脹力，并將模具內雜物清除。新攪拌好的澆注料應迅速進行澆注，一般應在20分鐘內澆注完畢。澆注料倒入模具內時，應及時插入振動棒振搗，振搗要均勻，待澆注料表面翻漿呈流動狀態時在移動振動棒，移動速度為1-2米/分鐘。拔出振動棒時速度要慢，澆注完畢后未凝結之前，現場溫度必須保持在5℃以上（5-30℃），現場溫度低于5℃，必須采取相應的升溫保護措施，否則會造成緩凝，導致產品性能下降。
一、拌合
1、設備與工具：強制式攪拌機、水桶、振動棒、工具锨、手推車等。
2、施工用水量：不沾料澆注料加水量應控制在6.5-8%，需用純凈自來水。
3、施工現場溫度低于10攝氏度需采用升溫保暖措施方可施工。否則會造成不沾鋁澆注料施工困難或性能下降，故不易施工。
4、拌合：先將散料與袋內小包倒入攪拌機中，按規定的加水量，準確稱出每次拌合所需用水，倒入已拌合的干料中，充分攪拌，時間不少于1-3分鐘，使之具有適宜的流動性。
5、注意事項：施工過程中所用工具如水桶、攪拌機、鐵锨等必須預先清洗干凈，不允許粘有臟物、雜物、硅酸鹽水泥等。施工用水必須純凈的自來水，每次拌合量不宜過大，應根據攪拌機類型號而定，施工過程中應謹慎用水量過大。
二、澆注料
1、澆注料工作面要求必須清潔（無鹽痕、無水泥痕）干燥。維修須將原殘余將澆注料清除干凈。
2、澆注的時間：新拌合好的澆注料應迅速進行澆注，一般在20分鐘內完成。
3、澆注：將拌合好的澆注料倒入工作面，并及時用振動棒（60振動棒）震動，有氣泡排出表面。
4、注意事項：澆注過程中已失去流動性即已凝結的澆注料不可加水攪拌使用。澆注好的澆注料應保持自然表面。不宜用工具抹光，更不能表面撒水泥細粉抹光。施工完畢后，即施工24小時內，特別是澆注料在硬化之前，嚴禁敲打或震動，否則會產生裂紋，乃至完全破壞。
三、養護
澆注料在硬化以后，須立即用聚乙烯塑料薄膜蓋住施工體表面，上面加蓋濕草袋，以防止水分蒸發，促使水泥活化。硬化后嚴禁敲打、震動，根據硬化情況一般一日即可脫模。脫模后繼續養護，三天后揭去塑料薄膜和草袋，使硬化體在空氣中自然干燥三至五天即可燒烤。
四、烘烤
烘烤是澆注料使用的最后一個關鍵環節 ，由于該澆注料比較致密，因此在烘烤時絕對禁止升溫過快。否則會造成澆注料出現裂紋，或者造成崩裂事故，影響澆注料的使用效果。
注意事項：
①震動后的澆注料表面宜保持自然，不宜用工具抹光，更不允許在表面撒水泥細粉抹光。
②振動棒要有備用，以免在振動棒出現故障時，備用棒能及時啟用。
③施工完畢后，施工體24小時內，特別是澆注料在硬化之前，嚴禁挪動、震動或搗打，否則，澆筑體會產生裂紋甚至完全破壞。
④澆注料應連續施工，因各種原因不能連續施工時，可留施工縫，并且留在膨脹縫處，否則施工縫做成麻面，即在澆注料上劃深10mm，寬20mm左右的十字溝，間距100mm左右。
耐火澆注料施工的主要技術要點中包括：
（1）在施工中，不得任意改變耐火澆注料的配合比，不應在攪拌好的耐火澆注料內任意加水或其他物料；
（2）澆注用的模板應有足夠的強度和剛度，支模尺寸準確，并防止在施工過程中變形；
（3）模板接縫應嚴密不漏漿，對模板應采取防粘措施；
（4）與澆注料接觸的隔熱砌體表面，應采取防水措施；
（5）耐火澆注料的澆注應連續進行，在前層澆注料凝結前，應將次層澆注料澆注完畢，間歇超過凝結時間，應按施工縫要求處理。施工縫宜留在同一排錨固磚的中心線上；
（6）耐火澆注料在施工后，應按設計的規定方法進行養護，養護期間不得受外力或振動。
