莫來(lái)石耐火磚使用溫度強(qiáng)度和指標(biāo)

莫來(lái)石耐火磚，原先標(biāo)準(zhǔn)，實(shí)際各生產(chǎn)企業(yè)一般采用JIS標(biāo)準(zhǔn)和ASTM標(biāo)準(zhǔn)或采用上述標(biāo)準(zhǔn)翻版制定為企業(yè)標(biāo)準(zhǔn)，考慮到企業(yè)和設(shè)計(jì)單位常用的指標(biāo)和我國(guó)習(xí)慣做法在牌號(hào)上做了如下的增加。即：LGM180一1.5、LGM一1.3、LGM150一1.0、LGM150一0.8、LGM140一0.7、LGM125一0.5共六個(gè)牌號(hào)，其中：LGM125一0.5為相當(dāng)于莫來(lái)石制品，主要為低鐵制品，既區(qū)別與普通高鋁質(zhì)隔熱耐火磚，又與市場(chǎng)普遍使用的美國(guó)標(biāo)準(zhǔn)JM一23牌號(hào)相當(dāng)，設(shè)定這個(gè)牌號(hào)，主要與市場(chǎng)需求有關(guān)，GB/T3995一1983的理化指標(biāo)基本上可以滿足市場(chǎng)的需求本次修訂的內(nèi)容不多，對(duì)莫來(lái)石耐火磚在已有生產(chǎn)經(jīng)驗(yàn)的基礎(chǔ)上進(jìn)行了增訂，對(duì)指標(biāo)確定除按我廠檢驗(yàn)指標(biāo)及吸收部分企業(yè)及在國(guó)內(nèi)外既有標(biāo)準(zhǔn)基礎(chǔ)上，又抽樣進(jìn)行了檢測(cè)。磚的尺寸允許偏差及外觀的確定： 磚的尺寸允許偏差在兩個(gè)產(chǎn)品分類(lèi)有明顯不同，莫來(lái)石耐火磚考慮到既有磨制品，又有一次成型生產(chǎn)方法，因此以一次成型方法為主定的偏差：莫來(lái)石質(zhì)隔熱耐火磚一直采用磨制的方法，因此尺寸偏差較為嚴(yán)格。磚的抽樣與驗(yàn)收： 按照GB/T10325一2001的要求，尺寸和外觀拿外破壞性的檢驗(yàn)抽樣，按塊數(shù)多少進(jìn)行，每批抽查的數(shù)量中允許一定的不合格品存在， 理化指標(biāo)等破壞性檢驗(yàn)規(guī)定了體積密度，常溫耐壓強(qiáng)度和重?zé)€變化三項(xiàng)指標(biāo)為驗(yàn)收項(xiàng)目，并給出了允許偏差。

這么一說(shuō)莫來(lái)石耐火磚其耐火性能還真是貨真價(jià)實(shí)。超高的耐高溫性能也就讓莫來(lái)石耐火磚成為高溫爐窯建造的首選材料。而莫來(lái)石耐火磚的檢測(cè)國(guó)家標(biāo)準(zhǔn)GB/T 35845-2018《莫來(lái)石質(zhì)隔熱耐火磚》在19年1月1號(hào)才正式實(shí)施。對(duì)于新標(biāo)準(zhǔn)中規(guī)定的各項(xiàng)檢測(cè)指標(biāo)，大家肯定還不是太熟悉，下面小編就為大家詳細(xì)介紹一下。莫來(lái)石耐火磚是指以莫來(lái)石為主晶相的高鋁質(zhì)耐火材料。一般氧化鋁含量在65%～75%之間。礦物組成除莫來(lái)石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。主要用于熱風(fēng)爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷燒結(jié)窯、石油裂解系統(tǒng)死角爐襯等。

首先，莫來(lái)石耐火磚的號(hào)牌鑒定主要分七個(gè)等級(jí)，主要為MG-23、MG-25、MG-26、MG-27、MG-28、MG-30、MG-32。其對(duì)應(yīng)的加熱線變化率不大于2%的試驗(yàn)溫度為1230℃、1350℃、1400℃、1450℃、1510℃、1620℃、1730℃。其次，莫來(lái)石耐火磚理化檢測(cè)指標(biāo)主要有氧化鋁含量、氧化鐵含量、體積密度、常溫耐壓強(qiáng)度、加熱永久線變化率、導(dǎo)熱系數(shù)、0.05MPa荷重軟化溫度、抗剝落性能等指標(biāo)。需要指出的莫來(lái)石耐火磚的高溫蠕變性能及密度衡量其質(zhì)量性能的關(guān)鍵所在，而其對(duì)應(yīng)的檢測(cè)指標(biāo)即為加熱永久線變化率和體積密度這兩項(xiàng)指標(biāo)。

然后，莫來(lái)石耐火磚外觀及允許偏差檢測(cè)指標(biāo)主要有形狀尺寸、尺寸允許偏差、扭曲偏差、缺角長(zhǎng)度、缺棱長(zhǎng)度、溶洞直徑、紋裂長(zhǎng)度、相對(duì)邊差。值得注意的是，對(duì)于一些特異型的莫來(lái)石耐火磚其允許紋裂長(zhǎng)度可以根據(jù)供需兩份的商定來(lái)自行約定。

莫來(lái)石磚制作方法

1、燒結(jié)莫來(lái)石磚以燒結(jié)莫來(lái)石為顆粒料，細(xì)粉為合成莫來(lái)石，加入少量黏土或生礬土作結(jié)合劑，經(jīng)成型、燒成而制成。燒結(jié)莫來(lái)石磚用料配比：燒結(jié)莫來(lái)石5-40%、硅線石5?30%、紅柱石5?30%、板狀剛玉5?30%、韌性添加物4? 15%和結(jié)合粘土 3?10%制成。

2、電熔莫來(lái)石磚以高礬土或工業(yè)氧化鋁、硅石或耐火粘土進(jìn)行配料，在電弧爐內(nèi)熔融，再注澆成型及退火制成。

影響莫來(lái)石耐火磚的性質(zhì)及結(jié)構(gòu)因素

1、莫來(lái)石磚原料Al2O3和SiO2的比例。

2、原料中雜質(zhì)的種類(lèi)及含量。

3、莫來(lái)石原料的粒度、燒成溫度及保溫時(shí)間。
莫來(lái)石磚使用注意事項(xiàng)

1、高溫環(huán)境下禁止與堿性物質(zhì)接觸。

2、不宜在高水蒸氣含量的環(huán)境下使用。

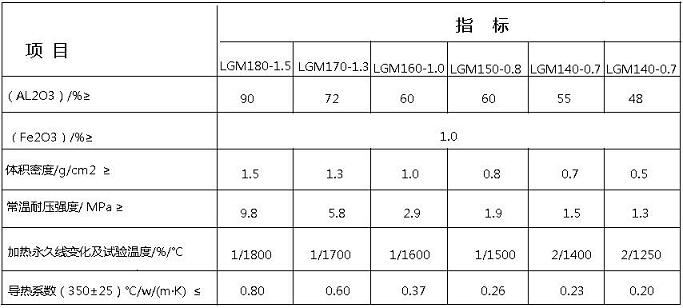

莫來(lái)石耐火磚理化指標(biāo)：
