輕質(zhì)高鋁隔熱耐火磚生產(chǎn)與使用

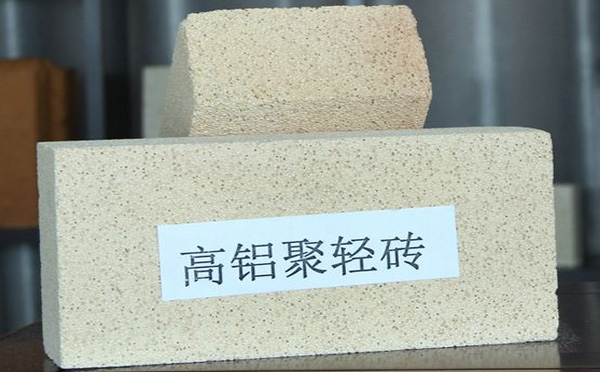

高鋁質(zhì)隔熱耐火磚主要是指鋁含量在48%以上耐火制品，由于具有體積密度小、質(zhì)量輕、隔熱效果好等優(yōu)點，也稱為輕質(zhì)高鋁磚或隔熱保溫高鋁磚。它是高溫工業(yè)窯爐和熱工設備常用的一種保溫耐火磚。

四、輕質(zhì)隔熱磚生產(chǎn)

輕質(zhì)高鋁磚一般采用高鋁礬土熟料為主要原料，添加少量粘土及結(jié)合劑，按照一定比例的配比，經(jīng)混煉后用泡沫法或氣體發(fā)生法以泥漿形式對輕質(zhì)高鋁泥漿進行澆注、成型，經(jīng)干燥后脫模由高溫燒制而成。

輕質(zhì)高鋁磚制作過程中重要的環(huán)節(jié)是配料與發(fā)泡，首先要按照設計好的配方控制原料的配比，其次在發(fā)泡過程中要注意發(fā)泡技術(shù)，使發(fā)泡氣孔均勻，便于輕質(zhì)高鋁磚制成后的使用。

輕質(zhì)高鋁隔熱耐火磚是目前比較理想的隔熱耐火材料之一，具有耐壓強度高、導熱系數(shù)低、保溫性能好、價格低廉等特點，現(xiàn)已廣泛應用于陶瓷隧道窯、輥道窯、梭式窯、墻體窯，也用于鋼鐵行業(yè)的各種加熱爐焦化爐及其它熱工設備、熱處理內(nèi)襯材料等，具有廣闊的市場前景。

輕質(zhì)高鋁磚又稱輕質(zhì)高鋁隔熱耐火磚。氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質(zhì)耐火材料。榮盛耐材生產(chǎn)的輕質(zhì)高鋁隔熱耐火磚體積密度0.4——1.35g/cm3。氣孔率66%——73%，耐壓強度1——8MPa。抗熱震性能較好。通常采用高鋁礬土熟料加少量黏土，經(jīng)磨細后用氣體發(fā)生法或泡沫法以泥漿形式澆注、成形，經(jīng)1300——1500℃燒成。有時也可用工業(yè)氧化鋁代替部分礬土熟料。用于砌筑窯爐的內(nèi)襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。

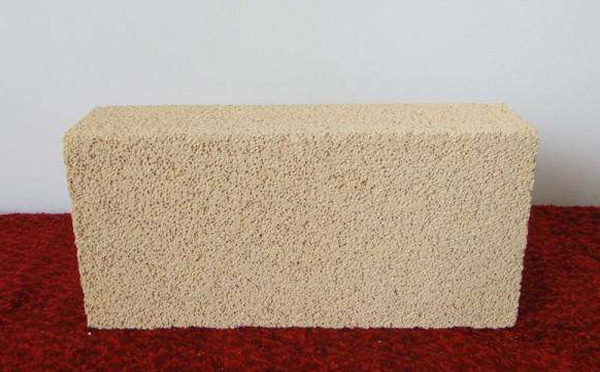

輕質(zhì)隔熱耐火磚系內(nèi)部為多孔結(jié)構(gòu)具有絕熱性能的定形塊狀隔熱耐火磚，其中以磚形制品的生產(chǎn)和應用最為廣泛，故又稱為輕質(zhì)隔熱耐火磚。輕質(zhì)隔熱耐火磚通常按其材質(zhì)或制造所用原料進行分類和命名。例如，以粘土、硅質(zhì)和高鋁質(zhì)等原料制造的輕質(zhì)耐火磚分別稱為輕質(zhì)粘土磚、輕質(zhì)硅磚和輕質(zhì)高鋁磚等。下面列出了按制造輕質(zhì)耐火磚所用的原料和成分列出了輕質(zhì)隔熱耐火磚的種類和特點。
