磷酸鹽耐磨澆注料

磷酸鹽結合耐火澆注料選用的結合劑有磷酸二氫鋁、磷酸鈉及正磷酸鹽等，骨料則分為高鋁質、粘土質、硅質和鎂質等，硬化劑有活性氫氧化鋁、滑石、氟化銨、氧化鎂、堿性氯化鋁、

咨詢熱線：19137440680

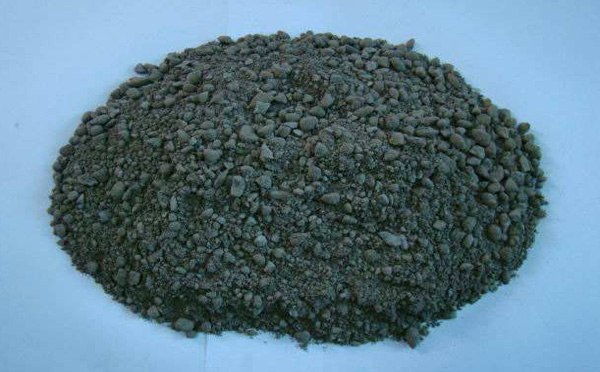

產品介紹
相關文獻

　磷酸鹽結合耐火澆注料選用的結合劑有磷酸二氫鋁、磷酸鈉及正磷酸鹽等，骨料則分為高鋁質、粘土質、硅質和鎂質等，硬化劑有活性氫氧化鋁、滑石、氟化銨、氧化鎂、堿性氯化鋁、純鋁酸鈣水泥等。常用于回轉窯出料口、鍋爐燃燒室、磷酸爐。

　　磷酸鹽澆注料的硬化機理是磷酸鹽膠結劑與物料的化學反響和黏附膠結的成果。化學反響是因為生成含水的磷酸二氫鋁,磷酸一氫鋁以及它們的聚合作用。膠結劑中的正磷酸和磷酸鹽徹底中和時則生成不溶于水的磷酸鋁,從而資料具有強度。

　　磷酸鹽耐火澆注料比水泥結合耐火澆注料的出產雜亂，需求分配各種溶液，困料或另加外加劑等。而這幾個環節又是影響耐火澆注料的主要要素。其次，粉料和骨料的種類及用量、施工辦法和熱處理準則以及其他種種要素對磷酸和磷酸鹽耐火澆注料的功能也有必定的影響。所以，出產磷酸和磷酸鹽耐火澆注料時，嚴格遵守工藝準則，特別是對膠結劑的濃度和用量要精確把握，不然將對耐火澆注料的功能遭到顯著的影響。

磷酸硅質耐火澆注料特性：

因為超微粉的參與改動了資料孔徑的散布，在常溫下變成膠體，高溫效果下生成高強度的陶瓷合體，然后提高了結構強度，水泥參與量的削減，CaO含量的下降，使基質中構成的低共融相數量削減，因此研制開發了具有觸變功用好，活動度大經振動易填充模具，體積穩定性好，耐火度高，抗渣功用，抗震功用好等特征的系列耐火澆注料。

在一些工作溫度不甚高而需要耐磨性較高的部位，使用磷酸鹽耐火澆注料更為適宜。若選用剛玉質耐火物料制成耐火澆注料，在還原氣氛下使用一般皆有較好的效果。

作為熱工設備的內襯和爐體時，一般應在第一次使用前進行烘烤，以使其中的物理水和結晶水逐步排除，達到某種程度的燒結，使其體積和某些性能達到使用時的穩定狀態。烘烤制度對使用壽命有很大影響。烘烤制度的基本原則應是升溫速度與可能產生的脫水及其他物相變化和變形相應，在急劇產生上述變化的某些溫度階段內，應緩慢升溫甚至保溫相當時間。若烘烤不當或不經烘烤立即快速升溫投入使用，極易產生嚴重裂紋，甚至松散倒塌，在特本特厚部位甚至可能發生毀壞。
理化指標：

		普通型		高強類
		LF-50	FC-60	LF-70	LF-80
Al2O3，%	不小于	55	65	70	80
常溫抗折強度 MPa 不小于	110℃	6	8	10	12
常溫抗折強度 MPa 不小于	1100℃	3.5	6.5	10	12
常溫耐壓強度 MPa 不小于	110℃	35	50	70	80
常溫耐壓強度 MPa 不小于	1100℃	40	55	70	80
1100℃~室溫水急冷急熱循環5次后抗折強度,MPa 不小于		3	5	5	5
1100℃燒后線變化率,%		±0.5	±0.5	±0.4	±0.5

氧化鎂是普遍運用的硬化劑，促硬作用好，但反響生成的磷酸鎂耐熱性差，致使熱態強度下降，以氧化鎂作硬化劑其硬化時刻隨氣溫不同而改變顯著。磷酸鹽注料的組成與一般耐火澆注料附近。磷酸鋁、磷酸與中性及酸性骨料在常溫條件下只發作緩慢反響，為賦予澆注料常溫硬化功能，有必要運用硬化劑。硬化劑有活性氫氧化鋁、滑石、氟化銨、氧化鎂、堿性氯化鋁、純鋁酸鈣水泥等。

　　磷酸鹽結合澆注料的枯燥溫度低時，易構成吸濕性化合物焦磷酸。存放期間吸附空氣中水分還原成正磷酸損壞膠結性。因而磷酸鹽結合澆注料應通過450~500攝氏度左右枯燥，構成磷酸鋁或偏磷酸鋁。水玻璃結合澆注料的骨料和粉料來源廣泛，既可用硅酸鋁質，硅質，半硅質，還可以用于鎂質，鎂鋁質等耐火澆注料。因為水玻璃較黏稠，拌料和振蕩時刻增長。

耐火材料分為定型耐火材料和不定型耐火材料。不定型耐火材料通常指澆注料，是由多種骨料或集料和一種或多種粘和劑組成的混合粉狀顆料，使用時必須和一種或多種液體配合攪拌均勻，具有較強的流動性和可塑性。

耐火澆注料是目前生產與使用最廣泛的一種不定形耐火材料。主要用于構筑各種加熱爐內襯等整體構筑物。某些優質品種也可用于冶煉爐。如鋁酸鹽水泥耐火澆注料可廣泛用于各種加熱爐和其他無渣、無酸堿侵蝕的熱工設備中。在受鐵水、鋼水和熔渣侵蝕而工作溫度又較高的部位，如出鋼槽、盛鋼桶和高爐爐身、出鐵溝等，可使用由低鈣和純凈的高鋁水泥結合的由含氧化鋁較高而燒結良好的優質粒狀和粉狀料制成的耐火澆注料。再如磷酸鹽耐火澆注料既可廣泛用于加熱爐和加熱金屬的均熱爐中，也可用于煉焦爐，水泥窯中直接同物料接觸的部位。在同熔渣和熔融金屬直接接觸的冶金爐和其他容器中的一些部位，使用優質磷酸鹽耐火澆注料進行修補也有良好效果。

以氧化鎂和磷酸二氫鉀反響所得的鎂質磷酸鹽水泥膠凝資料(M KP)為結合劑的高鋁質澆注料的功用及影響該澆注料功用的諸要素。磷酸鹽耐火泥首要用于磷酸鹽結合高鋁磚、磷酸鹽耐磨磚、藍晶石等磚的砌筑。磷酸鹽耐火泥運用的溶劑是濃度為85％的工業磷酸，運用前用溫水1：1稀釋成42.5％的稀磷酸，再以30％-40％的量參與磷酸鹽耐火泥中，調成需求的稠度。

當環境溫度低于20℃時，最好在周圍加溫，使泥漿溫度抵達40℃左右，或許制造耐火泥時運用65～90℃熱水。運用高強火泥時或火泥中加有粘結劑時，都可隨攪隨用。

技術文獻

客戶問答

剛玉莫來石磚的價格

剛玉莫來石磚亦是由剛玉和莫來石主晶相構成的高鋁剛玉磚的應用及相關耐火磚的，剛玉莫來石磚是指高純度或較純粹原材料做成的剛玉磚的應用及相關耐火磚的。在其中低溶點化合物更新于2021-02-28
耐火材料屬于哪個行業

什么叫耐火材料？耐火材料有什么歸類？耐火材料是服務項目于高溫技術性的基本原材料，與各種各樣工業窯爐擁有極其緊密的關聯。各種各樣工業生產窯路由于主要用途和應用標準更新于2021-02-28
耐火材料礦物的組成成分

耐火材料的特性在于在其中的物相構成、遍布及耐火材料各相的特點，即在于工藝品的有機化學礦物質構成。針對明確的原材料，即有機化學構成必須時，能夠采用適度的加工工藝方式更新于2021-02-28
耐火材料屬于哪個行業

什么叫耐火材料？耐火材料有什么歸類？耐火材料是服務項目于高溫技術性的基本原材料，與各種各樣工業窯爐擁有極其緊密的關聯。各種各樣工業生產窯路由于主要用途和應用標準更新于2021-02-28
水泥窯的耐火材料配置

大型水泥回轉窯與傳統水泥窯比較： ①堿及硫、氯等揮發性組分侵蝕嚴重 ②燒結溫度提高，破壞加劇燒結溫度達到了1400℃～1500℃，二次風溫度達1200℃，出窯熟料溫度可達1400℃以上更新于2019-07-19

相關產品
