輕質耐酸澆注料

輕質耐酸澆注料是能夠在800℃~1200℃高溫狀態下抵抗酸性物質侵蝕的一種耐火耐酸材料，耐酸澆注料因為是不定形材料且耐火和耐酸性能優異，所以在工業領域廣泛使用。耐酸澆注料采

咨詢熱線：19137440680

產品介紹
相關文獻

　

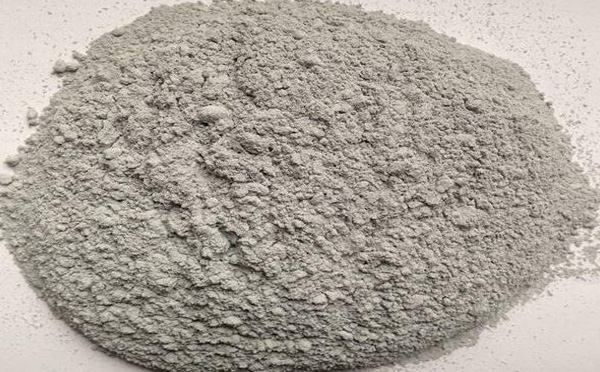

輕質耐酸澆注料是能夠在800℃~1200℃高溫狀態下抵抗酸性物質侵蝕的一種耐火耐酸材料，耐酸澆注料因為是不定形材料且耐火和耐酸性能優異，所以在工業領域廣泛使用。耐酸澆注料采用水玻璃作為結合劑，抗酸性材料作為骨料和粉料，在促凝劑的輔助下配置成功。

輕質隔熱耐酸澆注料在配制的時候主要選用的材質有鋁酸鹽、高鋁、硅質等原料，再配合外加劑及結合劑配制而成的不定形耐火材料；具有體積較輕、抗壓能力強、耐酸性腐蝕程度高，吸水率低保溫的特點；煙囪施工的理想材料，施工簡便，易性好，粘結力強，初凝時間和施工可操作時間長，強度增長快、抗滲性強、不需要酸化處理、易于保證砌體灰縫的密實飽滿，能顯著提高煙囪內襯壁的氣密性、整體性和內襯的防腐蝕能力。

耐酸澆注料的原料來源廣、價格低，一般采用的骨料原材料有硅石、輝綠石、安山巖以及蠟石等，這幾種石材的耐酸能力都很強，其中硅石和鑄石使用最廣泛，不過并非是僅僅耐酸能力強就可以用于任何環境，選擇哪一種才來哦還要根據實際情況來分析。

不過在選用骨料材料的時候我們需要注意，硅石在石英加熱時會出現向多晶的轉變，在這個過程中其體積會膨脹變大，為了防止這一現象。所以我們通常采取廢氣的硅磚材料替代一部分的硅石原材料，在耐酸澆注料的粉料使用最多的是硅粉、高硅質黏土粉、瓷器粉等。因為硅石的多晶膨脹特性，所以在在使用范圍上比鑄石要小，鑄石是最廣泛的耐酸澆注料骨料。

耐酸澆注料的主要成分可以分為三種，即骨料、粉料、粘合劑。根據實際使用環境的不同來靈活更改材料的配制比例，不過一般來說耐酸耐火的骨料成分占總材料的60%~70%之間，粉料的比例在30~40%之間，粘合劑使用水玻璃，選擇密度為1.4g/立方厘米的水玻璃溶液。
輕質耐酸耐火澆注料系用水玻璃或水泥作結合劑，與硅質和硅酸鋁質材料配制而成的。其特點是在中低溫和酸介質的作用下，仍具有較好的性能。該類耐火澆注料在高爐熱風爐球頂保護層、鋼制煙囪內襯等設備上應用，獲得較好的使用效果。

該類輕質耐酸澆注料的耐酸性，受到物理和化學的兩方面作用。當酸溶液度小時，將沿試樣的微細裂紋滲透，破壞了骨粉料間的聯系，引起強度降低；反之，酸溶液粘度大，難以滲透，同時化學作用加強。目前，不定耐火材料的耐酸性，無標準可循，在一般情況下，根據工程技術要求，設計實驗方案進行耐酸性能測試。

輕質澆注料在不定形耐火材料行業使用時多做鍋爐中間層或者外壁使用，輕質澆注料是主要的性能就是保溫、絕熱，使用時還能節約材料。而輕質澆注料中的輕質耐酸澆注料性能在循環流化床鍋爐煙囪施工時，使用的也比較顯著。

輕質耐酸澆注料配制的時候主要是由輕質骨料、集料為主要的耐火原料，在添加其外加劑和結合劑配制而成，輕質耐酸澆注料性能具有耐酸性好、抗侵蝕性能優良、使用方面等優點，而且輕質耐酸澆注料在循環流化床鍋爐施工時，主要是煙囪施工的時候使用；煙囪施工時，使用輕質耐酸澆注料能夠防止煙囪內襯被酸性物質所侵蝕，起到一個很好的保護作用。

循環流化床鍋爐施工的時候，由于很多部位物流流速較大，沖擊能力較強，所以很多時候在施工的時候也不方便，而澆注料則是可以直接通過振動或者攪拌的形式就施工的，施工也比較方便。而輕質耐酸澆注料使用在煙囪部位，不僅能夠進一步的增加施工的方便性，還能起到耐侵蝕的作用，相比于耐酸磚的施工要便利很多。

耐酸澆注料在配制的時候可以根據原料的不同，配制的時候可以直接選擇石英石、花崗石、安山石、輝綠巖、黏土磚碎塊等來做澆注料的原料，而且配制的時候跟其他耐火澆注料的配制沒有什么太大的區別，其主要的性能也是根據配制時材料的行亮來決定的，但是耐酸磚在配制的時候是可以根據使用的環境的不同針對性的去配制出不同性能的耐酸磚，而且耐酸磚在配制的時候可以一次性批量制成，而耐火澆注料則需要在澆注的時候一次成型。耐酸澆注料施工時，施工工藝相對比較簡單，耐酸磚施工時，則需要砌筑，但是使用方面比較可靠，而具體使用什么耐酸材料是要根據鍋爐所需進行制備，切不可隨意使用。

技術文獻

G1，G2，G3，G4，G5，G6，G7，G8高鋁磚粘土耐火磚的

客戶問答

剛玉莫來石磚的價格

剛玉莫來石磚亦是由剛玉和莫來石主晶相構成的高鋁剛玉磚的應用及相關耐火磚的，剛玉莫來石磚是指高純度或較純粹原材料做成的剛玉磚的應用及相關耐火磚的。在其中低溶點化合物更新于2021-02-28
耐火材料屬于哪個行業

什么叫耐火材料？耐火材料有什么歸類？耐火材料是服務項目于高溫技術性的基本原材料，與各種各樣工業窯爐擁有極其緊密的關聯。各種各樣工業生產窯路由于主要用途和應用標準更新于2021-02-28
耐火材料礦物的組成成分

耐火材料的特性在于在其中的物相構成、遍布及耐火材料各相的特點，即在于工藝品的有機化學礦物質構成。針對明確的原材料，即有機化學構成必須時，能夠采用適度的加工工藝方式更新于2021-02-28
水泥窯的耐火材料配置

大型水泥回轉窯與傳統水泥窯比較： ①堿及硫、氯等揮發性組分侵蝕嚴重 ②燒結溫度提高，破壞加劇燒結溫度達到了1400℃～1500℃，二次風溫度達1200℃，出窯熟料溫度可達1400℃以上更新于2019-07-19
耐火材料屬于哪個行業

什么叫耐火材料？耐火材料有什么歸類？耐火材料是服務項目于高溫技術性的基本原材料，與各種各樣工業窯爐擁有極其緊密的關聯。各種各樣工業生產窯路由于主要用途和應用標準更新于2021-02-28

相關產品
